La placa de cabecera de pines FMC fue desarrollada para hacer que el conector FMC de alta densidad de muchas placas FPGA sea fácilmente accesible.
En muchas aplicaciones se requieren conexiones fácilmente enchufables para procesar y comprobar las señales digitales. El uso de cabezales de pines de 2,54 mm es muy común. Por lo tanto, la placa de cabecera de pines FMC permite una variedad de aplicaciones para el procesamiento y prueba de señales digitales.

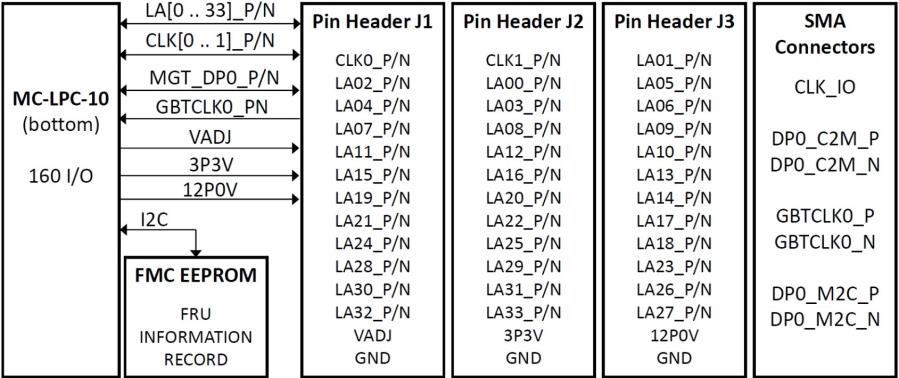

El número total de 68 señales de usuario (LAxx_P/N), 4 relojes de usuario (CLKx_M2C_P/N) y 3 de voltaje (VADJ, 3P3V y 12PV0) desde el conector de la tarjeta portadora se enrutan a la rejilla de pines de 2,54 mm en la parte superior del adaptador.
Además, se puede acceder fácilmente a las líneas de datos de alta velocidad (transceptores multigigabit) a través de conectores SMA en el borde de la PCB. Finalmente, la placa permite la interconexión completa de todas las señales provenientes del conector FMC.
