Cette carte n&aposa pas de protection contre les inversions de tension. En fonctionnement normal, ce produit peut devenir suffisamment chaud pour vous brûler. Soyez prudent lorsque vous manipulez ce produit ou d&aposautres composants qui y sont connectés
Disponible

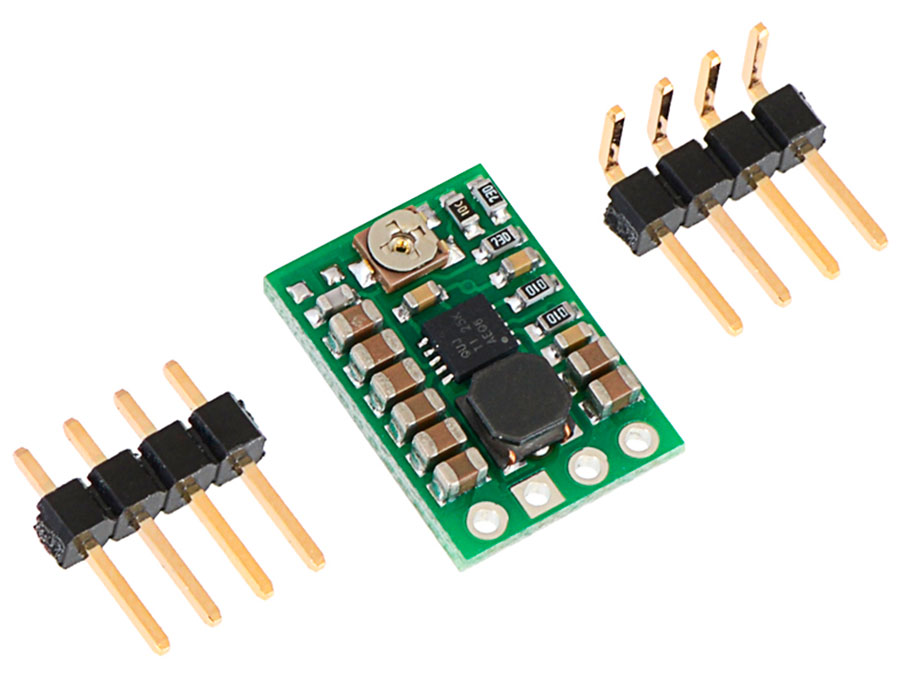

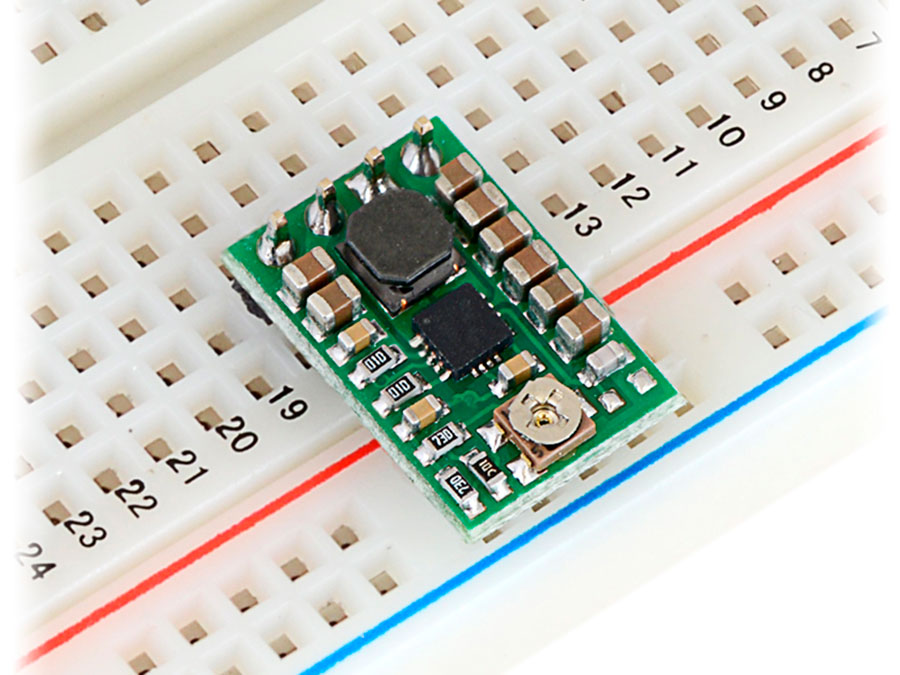

Le régulateur élévateur/abaisseur de commutation S7V8A produit efficacement une sortie réglable entre 2,5 V et 8 V à partir de tensions d'entrée comprises entre 2,7 V et 11,8 V. Sa capacité à convertir des tensions d'entrée plus élevées et plus faibles le rend utile pour les applications où l'alimentation la tension d'alimentation peut varier considérablement, comme avec les batteries qui démarrent au-dessus mais se déchargent en dessous de la tension régulée. Le module compact (0,45″ × 0,65″) a un rendement typique de plus de 90 % et peut fournir 500 mA à 1 A sur la plupart des combinaisons de tensions d'entrée et de sortie.
Le régulateur de tension élévateur/abaisseur Pololu S7V8A est un régulateur à découpage (également appelé alimentation à découpage (SMPS) ou convertisseur DC-DC) qui utilise une topologie Buck-Boost. Il prend une tension d'entrée de 2,7 V à 11,8 V et augmente ou diminue la tension jusqu'à une sortie réglable par l'utilisateur entre 2,5 V et 8 V avec un rendement typique de plus de 90 %. La tension d'entrée peut être supérieure, inférieure ou égale à la tension de sortie définie, et la tension est régulée pour atteindre la tension de sortie définie.
Cette flexibilité de la tension d'entrée est particulièrement adaptée aux applications alimentées par batterie dans lesquelles la tension de la batterie commence au-dessus de la tension de sortie souhaitée et descend en dessous de la cible à mesure que la batterie se décharge. Sans la restriction habituelle selon laquelle la tension de la batterie reste supérieure à la tension requise tout au long de sa durée de vie, de nouveaux blocs-batteries et facteurs de forme peuvent être envisagés. Par exemple :
Un support de pile à 4 cellules, qui peut avoir une sortie de 6 V avec des piles alcalines neuves ou une sortie de 4,0 V avec des cellules NiMH partiellement déchargées, peut être utilisé avec ce régulateur pour alimenter un circuit de 5 V.
Une seule cellule lithium-polymère peut faire fonctionner un appareil de 3,3 V tout au long de son cycle de décharge.
Une batterie jetable de 9 V alimentant un circuit de 5 V peut être déchargée à moins de 3 V au lieu de se couper à 6 V, comme avec un circuit linéaire typique. ou des régulateurs abaisseurs.
Dans les applications typiques, ce régulateur peut délivrer jusqu'à 1 A en continu lorsque la tension d'entrée est supérieure à la tension de sortie (abaissement). Lorsque la tension d'entrée est inférieure à la tension de sortie (augmentation), le courant disponible diminue à mesure que la différence entre les tensions augmente ; veuillez consulter les graphiques au bas de cette page pour une caractérisation plus détaillée. Le régulateur est doté d'une protection contre les courts-circuits et un arrêt thermique empêche les dommages dus à la surchauffe ; la carte n'a pas de protection contre les inversions de tension.
Tension d'entrée : 2,7 V à 11,8 V
Tension de sortie réglable de 2,5 V à 8 V
Courant de sortie continu typique : 500 mA à 1 A pour la plupart des combinaisons de tensions d'entrée et de sortie (le courant de sortie continu réel dépend des tensions d'entrée et de sortie. Voir la section Efficacité typique et courant de sortie ci-dessous pour plus de détails.)
La fonction d'économie d'énergie maintient un rendement élevé à de faibles courants (le courant de repos est inférieur à 0,3 mA)
Protection intégrée contre la surchauffe et les courts-circuits
Petite taille : 0,45″ × 0,65″ × 0,1″ (11 × 17 × 3 mm)
