El FLiR Kit incluye una placa de conexión amigable, así como un infrarrojo Lepton® de onda larga (LWIR).
Con este kit podrás llevar la fiabilidad y la potencia de la imagen térmica de FLiR a tu Arduino, Raspberry Pi o cualquier herramienta de desarrollo basada en ARM, todo ello en un paquete fácil de acceder.

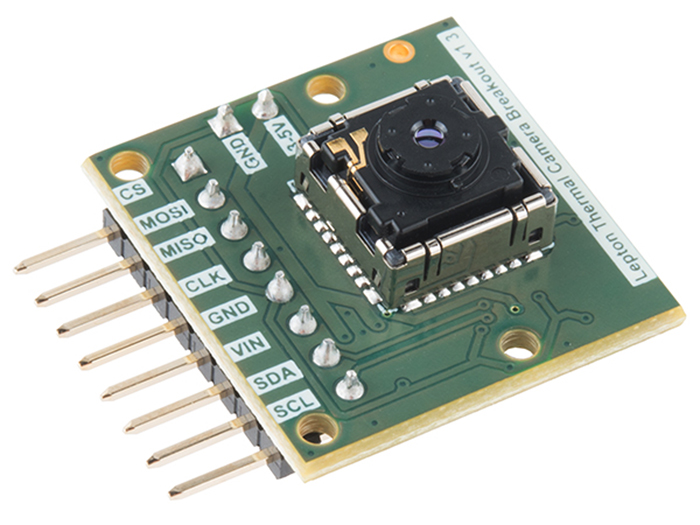

Todo lo que necesita hacer para instalar este kit: simplemente conecte el módulo de imagen Lepton® conectándole los cabezales y verá en plena oscuridad en muy poco tiempo

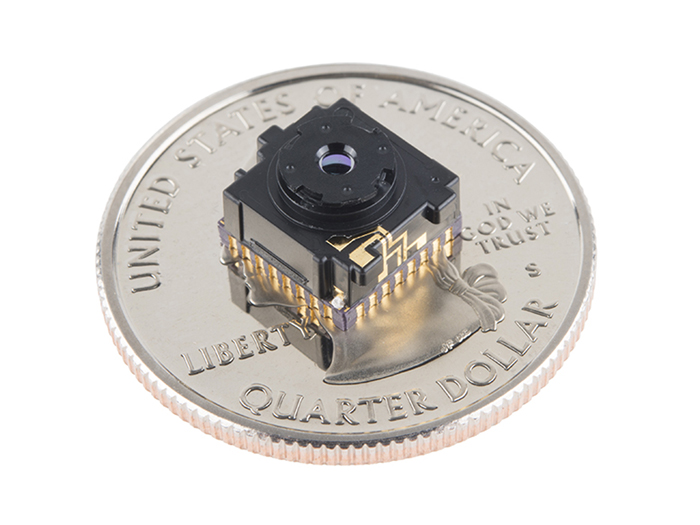

El módulo Lepton® LWIR incluido en cada Kit FLiR Dev actúa como una especie de cámara y empaqueta una resolución de 80 × 60 píxeles en un cuerpo de cámara que es más pequeño que una moneda de diez centavos y capta la entrada de radiación infrarroja en su banda de longitud de onda de respuesta nominal (de 8 a 14 micras) y emite una imagen térmica uniforme. Mientras tanto, cada plaquita de estos kits proporciona el conector para el Lepton®, la fuente de alimentación, el oscilador de cristal de 25Mhz, el cabezal de 100 mil para el uso en una breadboard o placa de inserción o el cableado a cualquier sistema estándar. Algunas cosas a tener en cuenta sobre este kit: la placa aceptará una entrada de 3-5V y lo regulará a lo que el Lepton® necesita. Para leer las imágenes del módulo lepton todo lo que necesita es un puerto SPI y configurar los ajustes de la cámara. Tambíen puede necesitar un puerto I2C, pero no es obligatorio

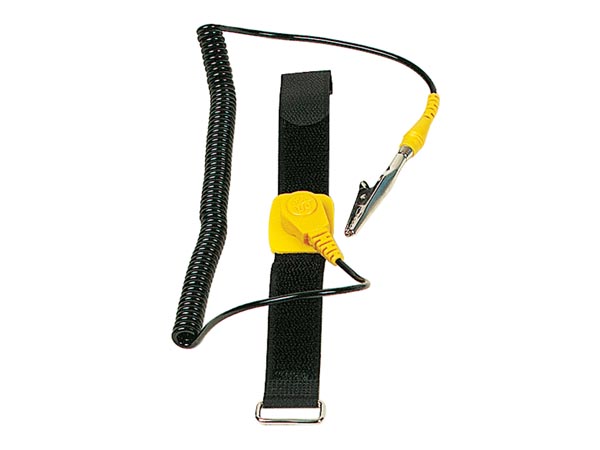

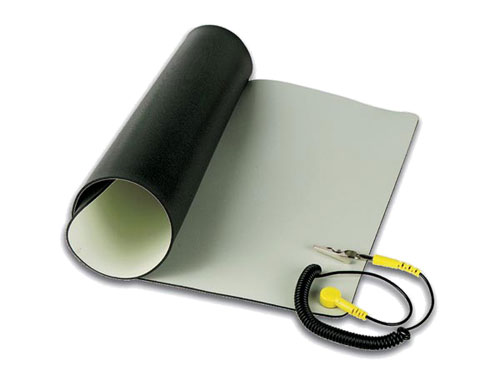

Nota: Este kit viene en dos partes separadas y necesitará ser ensamblado una vez recibido. El módulo Lepton® es extremadamente sensible a la descarga electrostática (ESD). Al insertarlo en la tarjeta de desmontaje, asegúrese de usar una toma de tierra personal adecuada, tal como una correa de muñeca con puesta a tierra, para evitar dañar el módulo. (Vea productos relacionados)
.
•LWIR sensor, wavelength 8 to 14 µm
•51-deg HFOV, 63.5-deg diagonal
•80 (h) × 60 (v) active pixels
•Thermal sensitivity: less than 50 mK
•MIPI and SPI video interfaces
•Two-wire I2C-like serial-control interface
•Fast time to image (less than 0.5 sec)
•Low operating power, nominally 150 mW (less than 160 mW over full temperature range)
