Conecte la fuente de alimentación y el equipo para alimentar el controlador.
En este momento, se muestra la temperatura medida. Presione SET una vez; la temperatura en pantalla parpadeará. Presione +- para ajustar la temperatura deseada (presione +- para subir y bajar rápidamente). Una vez finalizado, presione SET para confirmar. En este momento, el controlador activa/desactiva automáticamente el relé según la configuración.
La salida del termostato es un relé de 20 A, que admite diversas cargas de alta potencia. Cuando el circuito de control está conectado, el termostato puede alimentarse.
En este momento, la pantalla muestra la temperatura ambiente.
Mantenga pulsado SET durante 5 segundos para acceder al menú principal de configuración. Pulse +- para cambiar entre P0...P6. Mantenga pulsado SET o no pulse ningún botón durante 10 segundos; el controlador confirmará automáticamente el retorno.
Mantenga presionado SET durante 5 segundos para mostrar P0, presione SET una vez para configurar el modo de funcionamiento, presione +- para cambiar [H es modo de calefacción] [C es modo de refrigeración]. Presione SET una vez para regresar, mantenga presionado SET o no presione ningún botón durante 10 segundos para que el controlador confirme automáticamente la ejecución.
En el modo de refrigeración: cuando el valor de medición de temperatura ≥ al punto de ajuste de temperatura, el relé de refrigeración se cierra y el refrigerador se enciende; cuando el valor de medición de temperatura ≤ al punto de ajuste de temperatura - la diferencia de retorno, el relé de refrigeración se cierra y el refrigerador se apaga.
En el modo de calefacción: cuando el valor de medición de temperatura ≤ al punto de ajuste de temperatura, el relé de calefacción se activa y el calentador se enciende; cuando el valor de medición de temperatura ≥ Punto de ajuste de temperatura + histéresis, el relé de calefacción se desactiva y el calentador se apaga.
Mantenga pulsado SET durante 5 segundos para mostrar P0, pulse +- para cambiar a P1, pulse SET una vez para devolver la diferencia, pulse +- para ajustar la diferencia a 0,1-15, pulse SET una vez después de finalizar, mantenga pulsado SET o deje el botón pulsado durante 10 segundos. El controlador de movimiento confirma automáticamente la finalización.
En el modo de refrigeración: cuando el valor de medición de temperatura ≥ al valor establecido, el relé se cierra y el refrigerador arranca; cuando el valor de medición de temperatura ≤ El valor establecido - el valor de diferencia, el relé se desactiva y el refrigerador se apaga.
Por ejemplo, si la temperatura ambiente es de 30 °C, el valor establecido es de 25 °C y la histéresis se establece en 2 °C. Después de encender la alimentación, el relé cierra el refrigerador para arrancar. Cuando la refrigeración alcanza los 23 °C, el relé apaga el refrigerador y este se apaga. La temperatura de apertura comienza a subir. Cuando sube al valor establecido de 25 °C, el relé vuelve a cerrar el refrigerador, de modo que la temperatura de control del ciclo repetido no supera los 25 °C.
En el modo de calefacción: cuando el valor de medición de temperatura << el valor establecido, el relé se activa y el calentador arranca; cuando el valor de medición de temperatura >< El valor establecido + el valor diferencial, el relé se desactiva y el calentador se apaga.
Por ejemplo, si la temperatura ambiente es de 10 °C, el valor establecido es de 25 °C y la histéresis se ajusta a 2 °C. Después de encender la alimentación, el relé activa el calentador. Cuando alcanza los 27 °C, el relé desactiva el calentador y este se apaga. La temperatura de encendido comienza a disminuir.
Cuando la temperatura desciende al valor establecido de 25 °C, el relé cierra el calentador para reiniciarlo, de modo que la temperatura de control del ciclo repetido no sea inferior a 25 °C.
Para evitar el peligro de ajustar la temperatura demasiado alta debido a un mal uso por parte de otros, el termostato cuenta con una función de límite superior de ajuste, que limita el rango de ajuste de la temperatura máxima controlada por el termostato.
Mantenga pulsado SET durante 5 segundos para que aparezca P0, pulse +- para cambiar a P2, pulse SET una vez para establecer el límite superior, pulse +- para establecer la temperatura máxima configurable (el valor máximo es 110). Pulse SET una vez después de finalizar. Si no pulsa SET o 10, el controlador confirmará automáticamente la finalización.
Por ejemplo: si el punto de ajuste de temperatura es de 60, solo se puede configurar hasta 60 °C.
Si se desea ampliar el rango de ajuste de temperatura, primero se debe ajustar el límite superior.
Para evitar la formación de hielo por un uso incorrecto, el controlador de temperatura cuenta con funciones de límite superior e inferior de ajuste mínimo, lo que limita el rango de ajuste de la temperatura mínima controlada por el termostato.
Mantenga pulsado SET durante 5 segundos para que aparezca P0. Pulse +/- para cambiar a P3. Pulse SET una vez para establecer el límite inferior mínimo. Pulse +/- para establecer la temperatura mínima configurable (el valor mínimo es -50). Pulse SET una vez al finalizar. Si no pulsa ningún botón, el controlador confirmará automáticamente la finalización sin necesidad de pulsar ningún botón durante 10 segundos.
Por ejemplo: el punto de ajuste de temperatura configurado en 2 solo puede ser 2. Mínimo de µC. Si se desea ampliar el punto de ajuste de temperatura a un valor inferior, primero se debe ajustar el valor límite inferior.
Cuando la temperatura medida se desvía de la temperatura estándar o debido a necesidades especiales del hardware del usuario, esta función se puede utilizar para la corrección. La temperatura corregida = temperatura antes de la corrección + valor de corrección. El rango válido es de -7.0 a 7.0.
Mantenga pulsado SET durante 5 segundos para mostrar P0, pulse +- para cambiar a P4, pulse SET una vez para corregir, pulse +- para establecer el valor de corrección, pulse SET una vez al finalizar, mantenga pulsado SET o espere 10 segundos sin que el controlador realice ninguna acción para confirmar automáticamente la finalización.
Por ejemplo, la visualización normal es de 25 grados; Cuando la temperatura se corrige a 0, muestra 25 grados; cuando la temperatura se corrige a 1,5, muestra 26,5 grados; Cuando la temperatura se corrige a -1.5, muestra 23.5.
Cuando el refrigerador o calentador funciona con retardo, la función de retardo se puede activar para proteger la vida útil del dispositivo.
Mantenga presionado SET durante 5 segundos para mostrar P0, presione +- para cambiar a P5, presione SET una vez para configurar la unidad de tiempo de inicio con retardo en minutos, presione +- para configurar de 0 a 10 minutos, presione SET para regresar después de completar, mantenga presionado SET o 10 segundos sin acción de botón el controlador confirma automáticamente la finalización.
En el modo de enfriamiento: la primera vez que se enciende la alimentación, si la temperatura actual es mayor que En el modo de calefacción: la primera vez que se enciende, si la temperatura actual es menor o igual al valor establecido, el calentador no comenzará a calentar inmediatamente y deberá funcionar después del tiempo de retardo establecido. El enfriador se inicia inmediatamente cuando el tiempo de inactividad entre los dos arranques del enfriador o calentador es mayor que el tiempo de retardo establecido. Cuando el intervalo de parada entre los dos arranques del refrigerador o calentador es menor que el tiempo de retardo establecido, el dispositivo puede reiniciarse después de que transcurra el tiempo de retardo establecido. El tiempo de retardo se calcula desde el momento del apagado.
Por ejemplo, si el retardo configurado es de 5 minutos en modo de refrigeración, el dispositivo de refrigeración comienza a retardarse después de encenderlo y el refrigerador se enciende después de 5 minutos. Cuando se alcanza la temperatura requerida, el refrigerador se detiene y el temporizador se reinicia cuando finaliza el siguiente ciclo de refrigeración. Si el temporizador no ha finalizado, debe esperar a que termine el temporizador para funcionar. El indicador LED parpadea durante el retardo.
Cuando el retardo de inicio se establece en 0, equivale a la función de retardo de apagado.
Si desea guardar los datos configurados, active el interruptor P7 con la temperatura ajustada y el termostato apagado. De esta forma, se conservará la última configuración al apagar el dispositivo.
Debido a errores humanos, la configuración interna del termostato puede resultar confusa y llevar mucho tiempo ajustar la hora. En este caso, puede usar esta función para restaurar la configuración de fábrica. Con el termostato apagado, mantenga presionados los botones + y - simultáneamente y luego enciéndalo. Todos los parámetros se restablecerán a la configuración de fábrica.
Rango de control de temperatura: -50~120℃
Resolución: -9,9~99, 0,1℃, otro rango de temperatura 1℃
Precisión de medición de temperatura: 0,1℃
Precisión del control: 0,1℃
Precisión del juego: 0,1℃
Frecuencia de actualización: 0,5 S
Tensión de entrada: 12 Vcc
Entrada de medición: sensor impermeable NTC (10K 0,5%)
Salida: 1 salida de relé, capacidad=12 20A / 220V 10A.
Requisitos medioambientales: -10~60℃, humedad 20%-85%

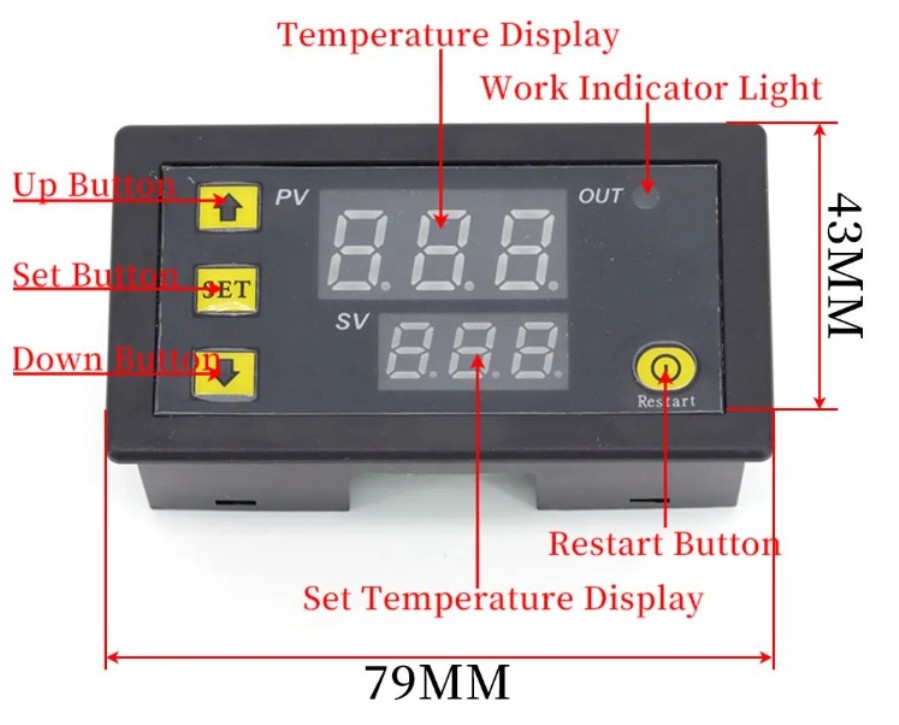

Tamaño: 79 mm * 43 mm * 26 mm
