Producto agotado. Le podemos avisar cuanto esté disponible.
Admite activación por flanco, pendiente, ancho de pulso, ventana, amplitud inferior, intervalo, tiempo de espera, tipo de código, flanco N, activación por vídeo, activación por bus serie, etc.
Admite pruebas de gráficos FRA
Basado en Android, nueva experiencia, más posibilidades
Admite pantalla HDMI externa, ratón y teclado, lo que facilita operaciones de edición complejas.
Permite configurar equipos multimedia, como cámara, micrófono, altavoz y conector para auriculares, ampliando así los métodos de enseñanza.

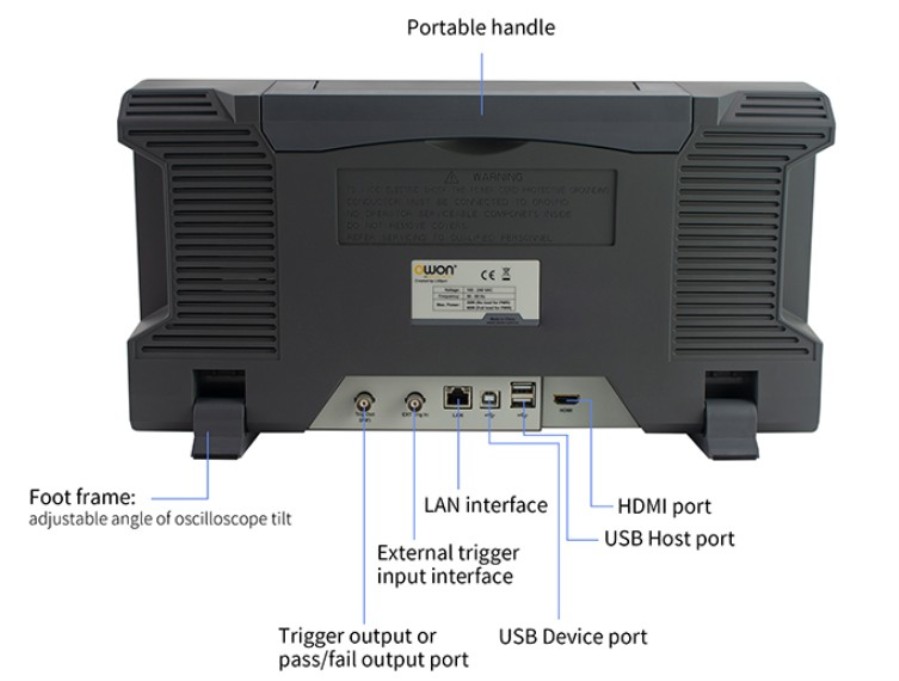

Interfaz completa: host USB x4, dispositivo USB, LAN, HDMI
Pantalla táctil capacitiva HD de 10,4 pulgadas
|
Especificaciones osciloscopio |
||||||
|---|---|---|---|---|---|---|
Ancho de banda |
100 MHz |
|||||
|
Frecuencia de muestreo |
1GS/s |
|||||
| 14 bits | ||||||
|
Canales |
2 |
|||||
|
Impedancia de entrada |
1 MΩ ± 2%, en paralelo con 15 pF ± 5 pF |
|||||
|
Acoplamiento de entrada |
CC, CA y GND |
|||||
|
Duración récord |
10M |
|||||
|
Escala horizontal (s/div) |
2 ns/div - 1000 s/div, paso a paso 1 - 2 - 5 500 ps/div - 1000 s/div, paso a paso 1 - 2 - 5 |
|||||
|
Voltaje máximo de entrada |
1 MΩ ≤ 300 Vrms; |
|||||
|
Sensibilidad vertical |
1 mV/div - 10 V/div (en la entrada) |
|||||
|
Medición del cursor |
△V y △T entre cursores, △V y △T entre cursores y autocursores |
|||||
|
Medición automática |
Periodo, Frecuencia, +Ancho de pulso, -Ancho de pulso, Tiempo de subida, Tiempo de bajada, Ciclo de trabajo de pantalla, +Ciclo de trabajo, -Ciclo de trabajo, PK-PK, RMS, Sobreimpulso, Máx., Mín., Superior, RMS de ciclo, Base, Amplitud, Preimpulso, +Conteo de pulsos, -Conteo de pulsos, Conteo de flanco ascendente, Conteo de flanco descendente, Área, Área de ciclo, Retardo A→B, Retardo A→B, Fase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|||||
|
Matemáticas de la forma de onda |
+, -, ×, ÷, FFT, función definida por el usuario, filtro digital |
|||||
|
Almacenamiento de formas de onda |
128 MB, 100 formas de onda |
|||||
|
De Lissajou Cifra |
Ancho de banda |
ancho de banda completo |
||||
|
Diferencia de fase |
±3 grados |
|||||
|
Tipo de disparador |
Borde, vídeo, pulso, pendiente, corto, ventanas, tiempo de espera, enésimo borde, lógica, I²C , SPI, RS232, LIN y CAN |
|||||
|
Frecuencia de línea/campo (vídeo) |
Estándares NTSC, PAL y SECAM |
|||||
|
Modo de disparo |
Automático, Normal y Simple |
|||||
|
Interfaz |
HDMI; Dispositivo USB *1, Host USB *4; Salida Trig (P/F); LAN; Auriculares |
|||||
|
Contador de frecuencia |
disponible |
|||||
|
WIFI (Opcional) |
disponible |
|||||
|
Mostrar |
Pantalla LCD táctil de 10,4 pulgadas (1024×768) |
|||||
|
Canal |
CH1/CH2 |
|
|
Potencia nominal (0℃-40℃) |
Voltaje máximo |
0,1-15 V |
|
Corriente máxima |
0,1-3A |
|
|
Potencia máxima |
15W |
|
|
Configuración de resolución |
Voltaje |
10 mV |
|
Actual |
10 mA |
|
|
Lectura a escala completa |
4½ dígitos |
Respuesta en frecuencia |
(40 - 1000) Hz |
|
Auto Range |
√ |
Verdadero rms |
√ |
|
Medida |
Voltaje, Corriente, Capacitancia, Resistencia, Frecuencia, Ciclo de trabajo, Continuar, Prueba de diodo |
||
|
Salida de frecuencia máxima |
50 MHz |
|
Frecuencia de muestreo |
300 MS/s |
|
Canal |
2 |
|
Amplitud (FC) |
2 mVpp - 10 Vpp |
|
Longitud de la forma de onda |
8K |
|
Formas de onda estándar |
Onda sinusoidal, onda cuadrada, onda rampa, onda de pulso, ruido |
|
Formas de onda arbitrarias |
Crecimiento exponencial, decrecimiento exponencial, sen(x)/x, onda escalonada, etc. 28 formas de onda integradas |
|
Tipo de modulación |
AM, FM, PM, FSK, BARRIDO, RÁFAGA |
