Metrix MTX3297EX - Multímetro Digital ATEX: La Solución para Medición en Atmósferas Explosivas

INHA797EX

Manual de usuario

Ficha técnica

Guía rapida

Manual de usuario

Ficha técnica

Guía rapida

Producto sin stock suficiente en estos momentos pero se autoriza efectuar la transacción de compra.

Cantidad

IVA NO INCLUIDO

IVA INCLUIDO

1605.98 €

1943.23 €

Identificación

Código EE INHA797EX

Marca

METRIX

Modelo MTX3297EX

Código Fabricante

EAN13 3760171419113

Características

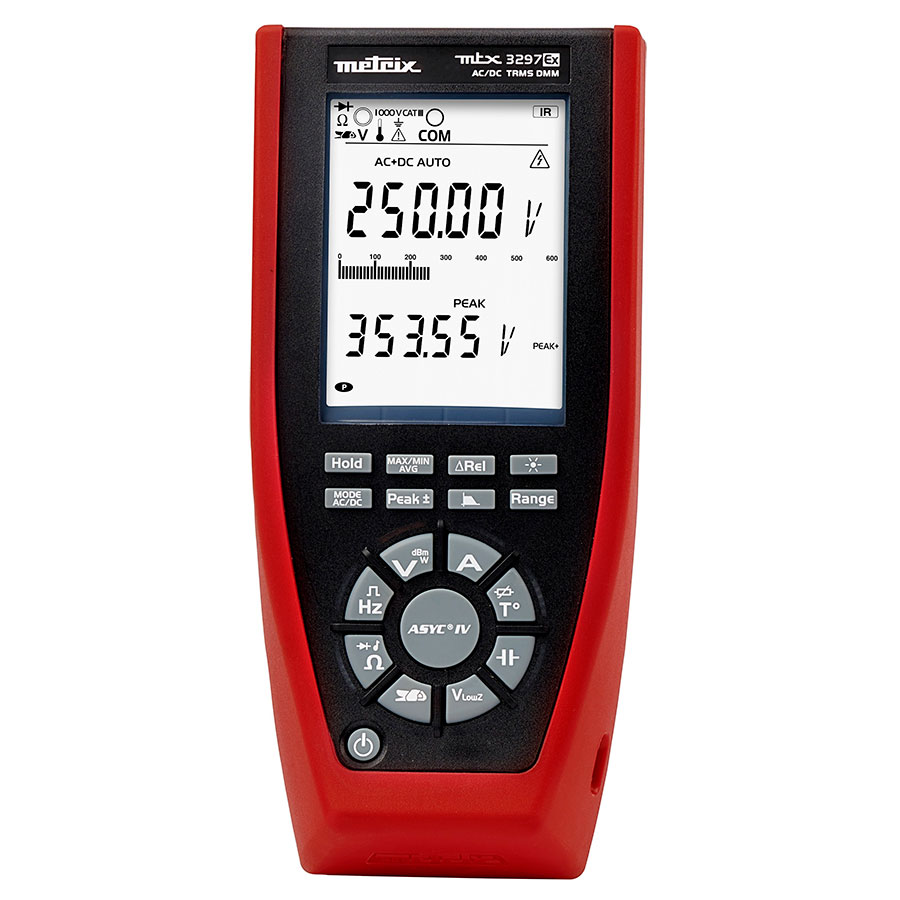

El multímetro digital Metrix MTX3297Ex es un equipo avanzado diseñado para profesionales que requieren mediciones precisas en ambientes exigentes y potencialmente peligrosos. Este dispositivo está certificado para cumplir con la directiva europea 2014/34/UE para uso en atmósferas explosivas (ATEX), garantizando seguridad y precisión en entornos como la industria petrolera, química, farmacéutica, cosmética y minera.

Principales Ventajas del Multímetro Metrix MTX3297Ex:

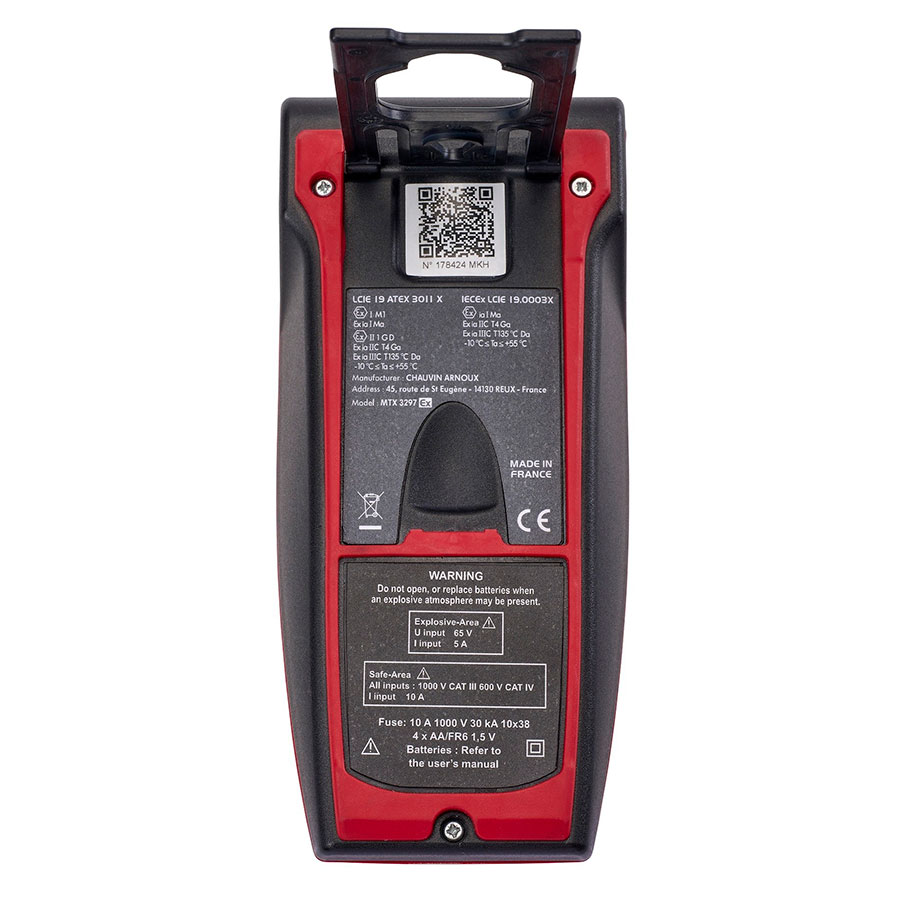

Certificación ATEX/IEC Ex IIC (gas) 0, 1, 2 y IIIC (polvo) 20, 21, 22, así como certificación para minas M1, lo que permite su uso seguro en diversos entornos industriales.
Medición precisa gracias a la adquisición TRMS CA+CC que asegura exactitud en todas las condiciones.
Pantalla digital de gran tamaño (5,7’’) y retroiluminada, con resolución de visualización de 60.000 puntos, facilitando la lectura de datos en cualquier entorno.
Ancho de banda de 100 kHz y una alta resolución de 1 µV en tensión y 0,01 µA en corriente, ideal para mediciones detalladas.
Terminales con indicaciones claras que minimizan el riesgo de errores de conexión.
Certificaciones de seguridad fuera de las áreas ATEX: 1.000 V CAT III y 600 V CAT IV.
Protección IP67, resistente al agua y al polvo para mayor durabilidad.

Funcionalidades de Medición:

El MTX3297Ex ofrece una amplia gama de mediciones, incluyendo:

Tensión y corriente (CA/CC)
Resistencia, incluyendo pruebas de continuidad y uniones de semiconductores
Capacidad
Frecuencia con ciclo de trabajo y anchura de impulso
Temperatura
Posibilidad de medir corriente con pinza, con selección de la relación E/S

Mediciones específicas avanzadas incluyen la tensión CA de baja impedancia (VLowZ) para eliminar señales perturbadoras y un filtro de paso bajo para análisis de señales PWM.

Funciones para Soporte de Diagnóstico:

Funciones de registro de valores Mínimo, Máximo, Peak+ y Peak-.
Análisis diferencial con funciones ∆X y ∆X/X.
Medición del ciclo de trabajo y la anchura de impulsos.

Características Adicionales:

Fabricado en Francia, lo que garantiza altos estándares de calidad.
Garantía de 3 años, asegurando una inversión segura y duradera.
Compatibilidad con el software SX-DMM, que permite la transferencia de datos al PC para un análisis más profundo, disponible de forma gratuita.

El multímetro digital Metrix MTX3297Ex es la herramienta indispensable para profesionales que trabajan en ambientes desafiantes y buscan un rendimiento superior sin comprometer la seguridad ni la normativa. Ideal para el mantenimiento y la solución de problemas, tanto dentro como fuera de las zonas con riesgo de explosión.

¿Qué es ATEX?

ATEX es la abreviatura de “ATmósferas EXplosivas”. Al mismo tiempo, se trata de una norma de seguridad, un conjunto de directivas de la Unión Europea que regulan todos los equipos instalados en atmósferas potencialmente explosivas (tanto de gas como de polvo).

Directiva 2014/34/UE (anteriormente conocida como 94/9/CE): Esta directiva se refiere a los equipos y sistemas de protección destinados a ser usados en atmósferas explosivas. Incluye la certificación de productos y establece los requisitos esenciales que deben cumplir los fabricantes para garantizar la seguridad de estos equipos.
Directiva 1999/92/CE (también conocida como "ATEX 137"): Regula la seguridad de los trabajadores que laboran en zonas con riesgo de explosión. Define las responsabilidades del empleador, como la clasificación de áreas peligrosas y la adopción de medidas para reducir o eliminar el riesgo de explosiones.

ATEX armoniza diversos requisitos técnicos y legales a nivel nacional en Europa para garantizar un nivel de seguridad muy alto.
El objetivo de la directiva 2014/34/UE es permitir el libre comercio de equipos y sistemas de protección ‘ATEX’ dentro de la UE, eliminando la necesidad de realizar pruebas y documentaciones separadas para cada estado miembro.

¿Cómo se define una atmósfera potencialmente explosiva según ATEX?

Una atmósfera explosiva es una mezcla de sustancias inflamables en forma de gases, vapores, nieblas o polvos con aire en condiciones atmosféricas, donde, tras la ignición, la combustión se propaga a toda la mezcla no quemada.
Una atmósfera que podría volverse explosiva debido a condiciones operativas se denomina Atmósfera Potencialmente Explosiva.

Clasificación de atmósferas explosivas

	Categoría	Atmósfera	Zonas	Presencia de atmósfera explosiva
Grupo I (Minería)	M1	Gas y povo	El equipo será energizado
	M2		El equipo será desenergizado
Grupo II (Industrias de superficie)	1	Gas	0	Siempre
		Polvo	20
	2	Gas	1	Ocasionalmente
		Polvo	21
	3	Gas	2	Casi nunca
		Polvo	22

Áreas de aplicación de ATEX

ATEX se aplica en industrias que trabajan con gases, vapores, polvos o materiales inflamables, como en sectores de:

Petroquímica
Refinerías
Minería
Industria química
Industria alimentaria (en casos de polvos inflamables)

Especificaciones

Tensiones CC, CA y CA+CC:
- VCC
  - Rango de medida desde 0,001 mV hasta 1.000,0 V CC
  - Incertidumbre 0,05% +25 ct
- V CA, V CA+CC:
  - Rango de medida desde 0,001 mV hasta 1.000,0 V CA o CA+CC
  - Incertidumbre CA, CA+CC/Ancho de banda 0,05% +25 ct, 0,05% +40 ct /100 kHz
- V_LOWZ:
  - Rango de medida desde 0,01 mV hasta 1.000,0 V
  - Incertidumbre/Ancho de banda 0,05% +25 ct/300 Hz
- Rango de medida calificada en Zona Ex desde 0,001 mV hasta 65,00 V
Intensidades CC, CA y CA+CC (Protección por fusible):
- A CC
  - Rango de medida 0,01 µA a 10,00 A CC (máx. 20 A/30 s)
  - Incertidumbre 0,8% +20 ct
- A CA, A CA+CC
  - Rango de medida desde 0,01 µA hasta 10,00 A CA o CA+CC (máx. 20 A/30 s)
  - Incertidumbre/Ancho de banda 1,0% +25 ct/20 kHz
- Rango de medida calificada en Zona Ex desde 0,01 µA hasta 5,00 A
- Con sensor externo (pinza) de hasta 6.000 A según sensor, relación de transformación 1, 10, 100, 1.000 mV/A
Frecuencia
- Hz
  - Rango de medida desde 10.00 Hz hasta 200,0 kHz (en V), 20,00 kHz (en A)
  - Incertidumbre 0,1% +1 ct
Resistencia y Continuidad, Diodos
- Ω
  - Rango de medida desde 0,00 Ω hasta 60,000 MΩ
  - Incertidumbre 0,1% +20 ct
- Continuidad: Señal acústica <30 ±5 Ω/<5 V, I<1,1 mA
- Prueba de diodos: 3,000 V, 1% +30 ct/U <5 V, I<1,1 mA
Capacidad
- nF/µF/mF

- - Rango de medida desde 0,100 nF hasta 60,000 mF
  - Precisiones 1% +10 ct
Temperatura Pt100/Pt1000
- °C/°F
  - Rango de medida desde -200,0 °C hasta +800,0 °C
  - Incertidumbre 0,1% ±1,5 °C
Otras medidas
- Ciclo de trabajo, anchura de impulso, potencia resistiva (U²/R), dBm
Funciones
- MAX/Min/AVG, Peak+/Peak-
  - En todas las medidas principales 100 ms salvo Peak 1 ms
- ΔREL, ΔREL/R
  - Valor diferencial, Valor relativo
- PWM filter
  - Filtro Paso Bajo 300 Hz 4º orden
Características generales
- Visualización: Doble display LCD 60.000 puntos con retroiluminación de 3 niveles
- Fuente de alimentación: 4 pilas AA/FR6 Li-FeS2 calificadas Ex/Autonomía 350 h
- Conformidad fuera de zona Ex: CEI61010-2-033 1.000 V CAT-III/600 V CAT-IV, EN61326-1 clase B
- ESTANQUEIDAD/ENTORNO: IP 67/Almacenamiento desde -20 °C hasta +70 °C, Uso desde -10 ºC hasta +55 °C
- Características mecánicas: Dimensiones (L x P x Al): 196 x 90 x 47,1 mm – Masa: 715 g
- Garantía 3 años
