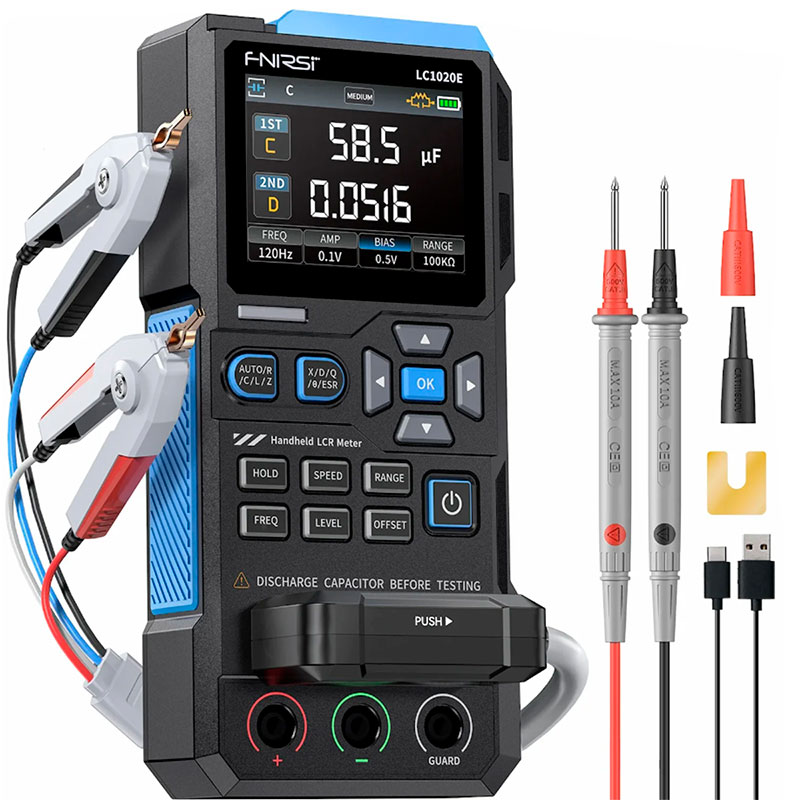

El puente LCR digital FNIRSI LC1020E es un medidor LCR portátil de alta precisión diseñado para la medición profesional de componentes electrónicos como resistencias, condensadores e inductores. Este analizador LCR combina precisión, versatilidad y portabilidad, siendo una herramienta ideal para laboratorios de electrónica, reparación de equipos electrónicos, control de calidad en producción y proyectos de ingeniería electrónica.
Este tester LCR digital permite medir parámetros eléctricos fundamentales como inductancia (L), capacitancia (C) y resistencia (R), además de parámetros avanzados como ESR, factor de disipación (D), factor de calidad (Q), reactancia (X), impedancia (Z) y ángulo de fase (θ). Gracias a su sistema de identificación automática de componentes, el dispositivo reconoce de forma inteligente el tipo de componente conectado y ajusta automáticamente el modo de medición para obtener resultados rápidos y precisos.

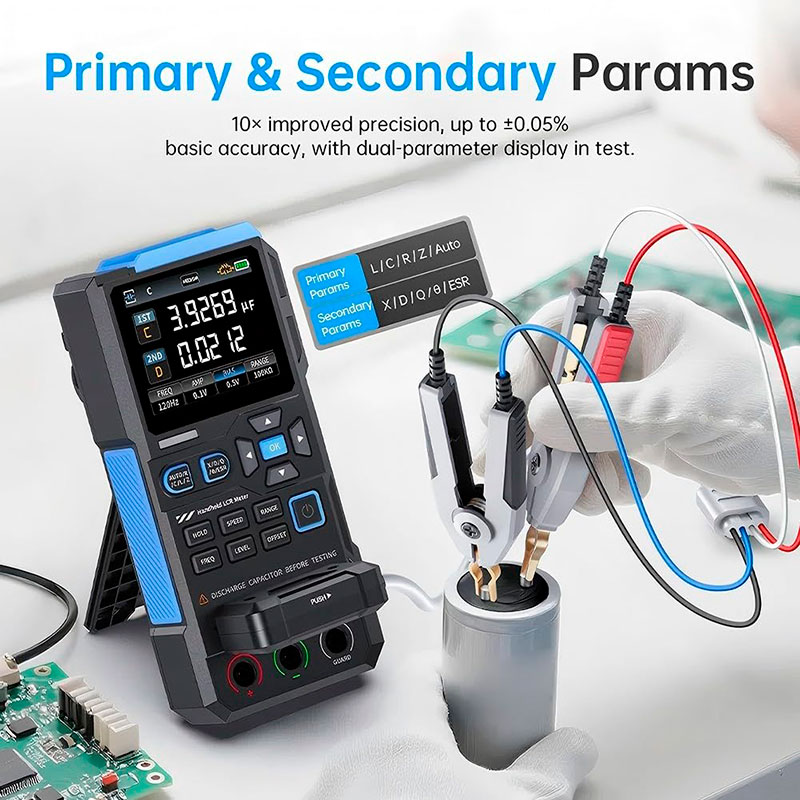

El medidor LCR profesional portátil incorpora una pantalla TFT a color de 2.8 pulgadas con visualización de doble parámetro, lo que permite mostrar simultáneamente el valor principal y parámetros secundarios para un análisis completo del componente. Esta función resulta especialmente útil en tareas de diagnóstico de circuitos electrónicos, análisis de componentes pasivos y verificación de componentes electrónicos.

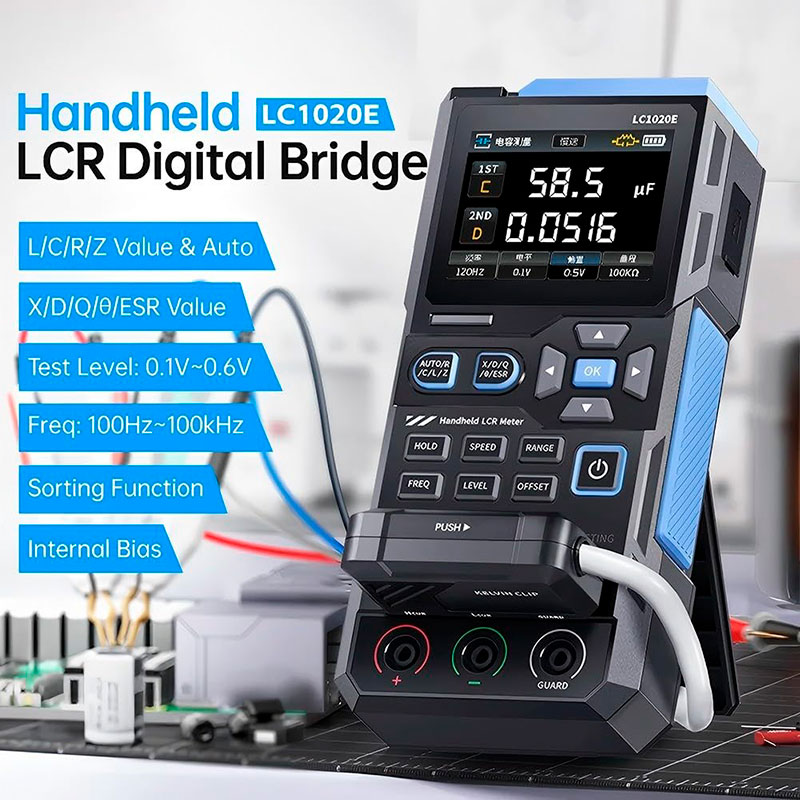

El equipo dispone de múltiples frecuencias de prueba seleccionables (de 100 Hz a 100 kHz) y varios niveles de señal de prueba, lo que permite realizar mediciones LCR de alta precisión adaptadas a distintos tipos de componentes electrónicos. Esta flexibilidad convierte al instrumento en una solución ideal para pruebas de condensadores ESR, medición de inductancias en bobinas o verificación de resistencias de precisión.
Para mejorar la exactitud de las mediciones, el puente LCR con conexión Kelvin de 4 hilos incluye puertos de prueba de 3 terminales y 5 terminales, minimizando los errores producidos por la resistencia de los cables. Además, dispone de funciones avanzadas como modo de clasificación de componentes, calibración de circuito abierto y cortocircuito, registro de datos y señalización visual y sonora para pruebas de producción en serie.
Su diseño compacto y robusto, junto con una batería recargable de 3000 mAh, permite utilizar el medidor LCR portátil para electrónica tanto en laboratorio como en campo. Gracias a su interfaz intuitiva y a su alta precisión, el FNIRSI LC1020E es una herramienta imprescindible para técnicos, ingenieros, estudiantes y aficionados que buscan un medidor LCR digital profesional para medir componentes electrónicos con rapidez y fiabilidad.
| Modelo | LC1020E |
| Tipo de instrumento | Medidor LCR digital portátil |
| Parámetros de medición | L, C, R, Z, X, D, Q, θ, ESR |
| Parámetros principales | AUTO / R / C / L / Z |
| Parámetros secundarios | X / D / Q / θ / ESR |
| Resolución de pantalla | 4.5 dígitos (parámetro principal y secundario) |
| Frecuencias de prueba | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Niveles de señal de prueba | 0.1 V, 0.3 V, 0.6 V |
| Precisión básica | ±0.3 % (hasta ±0.05 % en condiciones óptimas) |
| Rango de inductancia | 0.01 µH – 100 H |
| Rango de capacitancia | 0.01 pF – 100 mF |
| Rango de resistencia | 0.001 Ω – 10 MΩ |
| Modos de circuito equivalente | Serie / Paralelo |
| Bias interno | 0 V / 0.5 V |
| Velocidad de medición | Rápido (4 lecturas/s), medio (2 lecturas/s), lento (1 lectura/s) |
| Calibración | Calibración de circuito abierto y cortocircuito |
| Puertos de prueba | 3 terminales y 5 terminales (medición Kelvin de 4 hilos) |
| Pantalla | TFT LCD color de 2.8 pulgadas |
| Alimentación | Batería recargable Li-ion 3000 mAh |
| Interfaz de carga | USB Type-C |
| Aplicaciones | Laboratorio, mantenimiento electrónico, producción y diagnóstico de circuitos |
