Disponible
Fabricante: Phoenix Contact
Referencia: KDS 3 1704004
Regleta de circuito impreso apilable de tipo ascesor para cables de hasta 2,5mm de sección
Caja en poliamida PA

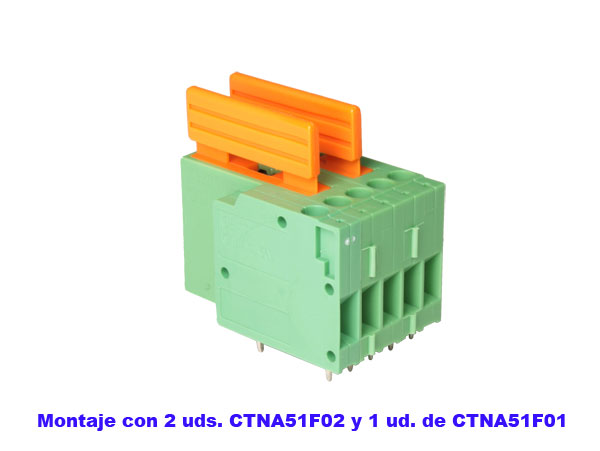

Se puede apilar con otras iguales o de la misma serie para formar conjuntos de mayor número de polos (Ver productos relacionados)
Longitud: 27 mm Paso: 5,08 mm Número de polos: 1 Dimensiones patilla: 1,1 x 0,8 mm Diámetro orificio: 1,4 mm Rosca de tornillo M3 Par de apriete mín.: 0,5 Nm Par de apriete máx.: 0,6 Nm Datos técnicos
Familia de artículos KDS 3 Grupo material aislante I Tensión transitoria de dimensionamiento (III/3): 4 kV Tensión transitoria de dimensionamiento (III/2): 4 kV Tensión transitoria de dimensionamiento (II/2): 4 kV Tensión de dimensionamiento (III/3): 320 V Tensión de dimensionamiento (III/2): 400 V Tensión de dimensionamiento (II/2): 630 V Conexión según norma EN-VDE Corriente nominal IN: 24 A Sección nominal 2,5 mm² Corriente de carga máxima: 32 A (con una sección de conductor de 4 mm²) Aislamiento PA Clase de combustibilidad según UL 94 V0 Calibre macho A3 Longitud a desaislar: 8 mm Tensión nominal UL/CUL Usegroup B: 250 V Corriente nominal UL/CUL Usegroup B: 15 A Tensión nominal UL/CUL Usegroup D: 300 V Corriente nominal UL/CUL Usegroup D: 10 A Datos de conexión
Sección de conductor rígido mín.: 0,2 mm² Sección de conductor rígido máx.: 4 mm² Sección de conductor flexible mín.: 0,2 mm² Sección de conductor flexible máx.: 2,5 mm² Sección de conductor flexible con puntera, sin manguito de plástico mín.: 0,25 mm² Sección de conductor flexible con puntera, sin manguito de plástico máx.: 2,5 mm² Sección de conductor flexible con puntera, con manguito de plástico mín.: 0,25 mm² Sección de conductor flexible con puntera, con manguito de plástico máx.: 1,5 mm² Sección de conductor AWG/kcmil mín.: 24 Sección de conductor AWG/kcmil máx.: 12 2 conductores con la misma sección, rígidos mín.: 0,2 mm² 2 conductores con la misma sección, rígidos máx.: 1 mm² 2 conductores con la misma sección, flexibles mín.: 0,2 mm² 2 conductores con la misma sección, flexibles máx.: 1 mm² 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.: 0,25 mm² 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.: 0,75 mm² 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.: 0,5 mm² 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.: 1 mm² AWG conforme a UL/CUL mín.: 28 AWG conforme a UL/CUL máx.: 12
