Qu'est-ce qu'une diode semi-conductrice ?
Une diode semi-conductrice est un composant électronique à deux bornes qui permet au courant de le traverser dans une seule direction, de l'anode à la cathode. Il est constitué d'un matériau semi-conducteur, tel que le silicium ou le germanium, qui possède des propriétés électriques situées entre celles d'un conducteur et d'un isolant.
Cette diode est constituée de l'union de deux matériaux semi-conducteurs de type P (positif) et N (négatif).
- Semi-conducteur de type P : Dans ce matériau, les trous sont les porteurs de charge majoritaires, ce qui signifie qu'il existe un grand nombre de trous libres pour conduire le courant. Les électrons sont les porteurs minoritaires.
- Semi-conducteur de type N : Dans ce matériau, les électrons sont les porteurs de charge majoritaires, ce qui signifie qu'il existe un grand nombre d'électrons libres pour conduire le courant. Les écarts sont les porteurs minoritaires.
Lorsqu'un semi-conducteur de type P et un semi-conducteur de type N sont mis en contact, la diffusion de porteurs de charge d'une région à l'autre se produit. Les électrons du côté N migrent vers le côté P, tandis que les trous du côté P migrent vers le côté N. En effet, les porteurs minoritaires de chaque côté ont tendance à diffuser vers la région où ils sont majoritaires.
Ce processus de diffusion donne naissance à une région proche de la jonction où les porteurs de charge sont libres de se déplacer. Cette région est appelée région de charge d’espace ou région d’épuisement. Dans cette région, les électrons et les trous se recombinent, créant une zone dépourvue de porteurs de charge libres. Cela conduit à la formation d’un champ électrique qui agit comme une barrière à la diffusion ultérieure des porteurs de charge à travers la jonction.
En résumé, la jonction PN crée une structure comportant une région où les porteurs de charge sont libres de se déplacer (la région de charge d'espace) et une région où les porteurs de charge sont pratiquement absents (la région d'épuisement).
À mesure que la diffusion progresse, cette région s’élargit, créant un champ électrique qui s’oppose au flux d’électrons. Cette opposition se traduit par une différence de potentiel entre les régions p et n, avec des valeurs typiques de 0,7 V pour le silicium et de 0,3 V pour le germanium. La largeur de la région d'appauvrissement peut varier en fonction des concentrations de dopage des cristaux. Lorsqu'une différence de tension externe est appliquée à la diode, elle se polarise, ce qui peut être une polarisation directe ou inverse.

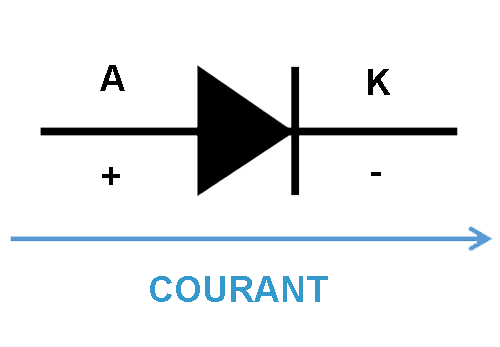

Le symbole le plus courant pour représenter une diode est une flèche noire avec une bande au bout de la flèche. La borne du côté large de la flèche correspond à l'anode et est représentée par la lettre A. La borne connectée à la partie ruban correspond à la cathode. Pour que le courant circule, la diode doit être polarisée en direct. Cela signifie que l'anode a une tension plus positive que la cathode et que le courant circule dans le sens de l'anode à la cathode, qui est le sens de la flèche :
Polarisation directe d'une diode
Pour la polarisation directe, le pôle positif de la batterie est connecté à l'anode et le pôle négatif à la cathode de la diode. Cela permet aux électrons libres du cristal n de se déplacer vers la jonction p-n, tandis que les trous du cristal p se déplacent dans la même direction. Lorsque la différence de potentiel de la batterie dépasse celle de la zone de charge d’espace, les électrons sautent dans les trous du cristal p, générant un courant électrique constant.
Polarisation inverse d'une diode
Pour la polarisation inverse, le pôle négatif de la batterie est connecté au cristal p et le pôle positif au cristal n. Cela augmente la zone de charge d'espace et la tension dans cette zone. Bien que la diode ne doive pas conduire le courant dans cette situation, en raison de l’effet de la température, des paires électron-trou sont générées des deux côtés de la jonction, produisant un faible courant de saturation inverse. De plus, il existe un courant de fuite de surface dû au manque de liaisons covalentes suffisantes à la surface de la diode, bien que ce courant soit généralement négligeable.
Ce type de semi-conducteur est utilisé dans une grande variété d’applications, notamment :
- Rectification : convertir le courant alternatif (AC) en courant continu (DC)
- Détection : convertir les signaux AC en signaux DC
- Amplification : augmenter l'amplitude d'un signal
- Commutation : allumer et éteindre un signal
- Protection : protéger les circuits contre les dommages causés par les surtensions
- Éclairage : dans le cas des diodes LED. Mais ce type de diode se retrouve dans une autre rubrique spécifique.
Les diodes semi-conductrices sont des composants électroniques très polyvalents et fiables utilisés dans une grande variété d’applications.
Courbe caractéristique d'une diode semi-conductrice
La courbe caractéristique d'une diode semi-conductrice est une représentation graphique de la relation entre le courant circulant dans la diode et la tension appliquée à ses bornes. La courbe typique est exponentielle, ce qui signifie que le courant augmente de façon exponentielle avec l'augmentation de la tension directe appliquée.
Les paramètres fondamentaux de la courbe d’une diode semi-conductrice sont :
- Tension de seuil (Vf) : La tension nécessaire pour activer le flux de courant (appelée « tension de seuil » ou « barrière de potentiel ») dans une diode correspond à la tension présente dans la zone où les charges d'espace s'accumulent lorsque la diode n'est pas polarisée. En appliquant une polarisation directe à la diode, cette barrière initiale diminue, ce qui entraîne une légère augmentation du courant, d'environ 1 % du courant nominal. Cependant, lorsque la tension appliquée depuis l’extérieur dépasse la tension de seuil, la barrière de potentiel disparaît. Cela signifie que de petits changements de tension entraînent des changements importants dans le courant circulant à travers la diode.
- Courant direct (If) : C'est le courant qui traverse la diode lorsqu'une tension directe est appliquée. Elle est liée à la tension directe sur la courbe caractéristique de la diode.
- Courant direct maximum (Ifav) : Le courant direct maximum ou le courant direct moyen maximum est le courant maximum que la diode peut gérer en continu sans dommage. Le courant Ifav est crucial pour éviter que la diode ne surchauffe pendant le fonctionnement normal. Lorsque le courant traversant la diode dépasse son Ifav, un échauffement excessif peut se produire, ce qui pourrait endommager ou détruire la diode. Par conséquent, il est essentiel de sélectionner une diode avec un Ifav approprié pour l'application spécifique, en tenant compte des conditions de fonctionnement et des courants maximaux attendus.
- Courant de saturation inverse (Ir ou Is) : En polarisant inversement la diode, un petit courant s'établit en raison de la formation de paires électron-trou due à la température, en admettant qu'il double pour chaque augmentation de 10 °C de la température. Ce courant est indésirable dans de nombreux cas et doit être aussi faible que possible.
- Tension inverse maximale (Vrrm) : C'est la tension inverse maximale qu'une diode peut supporter sans dommage. Ce paramètre est crucial dans les applications où un fonctionnement en polarisation inverse est requis. On peut aussi dire que c'est la tension maximale que supporte la diode en polarisation inverse avant que l'effet d'avalanche ne se produise. Lorsque la tension inverse appliquée à une diode dépasse un certain niveau critique, les électrons dans la région d'appauvrissement gagnent suffisamment d'énergie cinétique pour libérer des électrons supplémentaires des atomes du matériau semi-conducteur par collision, créant ainsi une avalanche de porteurs de charge. Cela conduit à une augmentation rapide du courant inverse traversant la diode. Cet effet peut être utilisé dans des applications telles que les diodes Zener, où une tension inverse précise est requise pour réguler la tension dans un circuit.
- Tension de claquage (Vz) : C'est la tension inverse à laquelle la diode passe d'un état non conducteur à un état de conduction grâce à l'effet Zener ou à l'effet d'avalanche, selon le type de diode. Ce comportement est critique dans les diodes Zener, qui sont couramment utilisées dans les applications de régulation de tension et de protection contre les surtensions. Dans ces applications, la diode Zener est polarisée en inverse et fonctionne dans sa région de claquage Zener pour maintenir une tension constante à ses bornes, quelles que soient les variations du courant traversant le circuit. Cela les rend très utiles dans les circuits de régulation de tension, la stabilisation de référence et la protection contre les surtensions.
- Capacité de puissance (Pd) : C'est la puissance maximale que la diode peut dissiper sans dommage. Ce paramètre est critique dans les applications haute puissance.
La puissance dissipée dans une diode est directement liée à son emballage, puisque celui-ci affecte la capacité de la diode à dissiper la chaleur générée lors de son fonctionnement. Lorsqu'une diode conduit le courant, une partie de l'énergie électrique est convertie en chaleur en raison de la résistance inhérente du semi-conducteur et des effets de commutation.
Le boîtier de diodes permet de dissiper cette chaleur vers l'environnement. Un emballage plus grand ou ayant une plus grande surface a tendance à dissiper la chaleur plus efficacement qu’un emballage plus petit. De plus, certains boîtiers peuvent être conçus avec des fonctionnalités spécifiques pour améliorer la dissipation thermique, telles que des ailettes de refroidissement, des connexions métalliques exposées ou des montages en surface.
Par conséquent, la puissance dissipée dans une diode peut être influencée par la conception et les caractéristiques du boîtier. Il est important de sélectionner une diode avec un boîtier adapté à l'application spécifique, en particulier si la diode est censée gérer des courants ou des tensions élevés, car un boîtier inadéquat pourrait entraîner une surchauffe de la diode et éventuellement une défaillance prématurée.
- Temps de récupération (trr) : C'est le temps nécessaire pour que le courant inverse d'une diode se rétablisse après que la polarité soit inversée et qu'une tension inverse soit appliquée.
Lorsque vous travaillez à hautes fréquences, il est essentiel que le temps de récupération de la diode soit aussi court que possible afin de minimiser le temps pendant lequel la diode est inactive ou conduit un courant inverse, ce qui peut entraîner des pertes de puissance et des distorsions du signal. Par conséquent, les concepteurs de circuits doivent sélectionner des diodes avec des temps de récupération adaptés aux fréquences de fonctionnement spécifiques de leur application.
Les diodes à récupération rapide (ou diodes Schottky) sont particulièrement utiles dans les applications haute fréquence car elles ont des temps de récupération nettement plus courts que les diodes à jonction PN classiques. Cela est dû à l'absence de région d'appauvrissement intrinsèque dans les diodes Schottky, permettant une récupération plus rapide du courant après un changement de polarisation.
En résumé, lors de la sélection d'une diode pour les applications haute fréquence, il est important de prendre soigneusement en compte son temps de récupération afin de garantir des performances optimales du circuit en termes d'efficacité, de distorsion du signal et de pertes de puissance.
Quels types de diodes existe-t-il ?
Il existe une grande variété de diodes. Par exemple:
Diode universelle pour petit signal :
Les diodes à petits signaux sont des dispositifs semi-conducteurs conçus pour les applications où un fonctionnement optimal à des courants et des tensions relativement faibles est requis. Ils possèdent des caractéristiques qui les rendent adaptés aux applications à faible consommation et à faible signal. Voici quelques-unes des applications les plus courantes des diodes à petits signaux :
-
- Rectification des signaux basse fréquence : les petites diodes de signal sont utilisées dans les circuits de redressement des signaux audio et autres signaux basse fréquence où il est nécessaire de convertir le courant alternatif en courant continu.
- Détection de signal : ils sont utilisés dans les circuits de détection de radiofréquences (RF) et de micro-ondes pour démoduler les signaux modulés en amplitude (AM) ou en fréquence (FM).
Circuits de protection : les diodes de petit signal sont utilisées dans les circuits de protection contre les surtensions et les pointes dans les applications sensibles où une réponse rapide et une faible capacité parasite sont requises.
- Applications de commutation de faible puissance : dans les circuits électroniques de faible puissance et les circuits logiques numériques, les petites diodes de signal peuvent servir d'éléments de commutation pour acheminer les signaux ou protéger les composants sensibles.
- Oscillateurs et circuits à retard : ils sont utilisés dans les circuits d'oscillateurs basse fréquence et les circuits à retard de signal où une réponse rapide et une faible capacité parasite sont requises.
- Amplificateurs de signal faible : Dans certains circuits amplificateurs de signal faible, de petites diodes de signal peuvent jouer un rôle dans la correction de polarisation ou dans la stabilisation du point de fonctionnement du transistor.
- Circuits de compensation et de correction de température : de petites diodes de signal sont utilisées dans les circuits de compensation et de correction de température pour améliorer la stabilité et la précision des mesures de température.
- Circuits de rétroaction et de régulation : dans les circuits de rétroaction et de régulation, de petites diodes de signal peuvent être utilisées pour fournir une rétroaction de courant ou pour stabiliser le fonctionnement du circuit.
Diode redresseur:
Les diodes de redressement sont un type spécifique de diodes conçues principalement pour la rectification du courant alternatif (AC) en courant continu (DC), mais elles sont également utilisées pour empêcher le retour de signal et protéger les semi-conducteurs contre les pointes de tension générées par la déconnexion de l'alimentation. , moteurs et autres solénoïdes, etc.
Applications clés des diodes de redressement :
-
- Alimentations : les diodes de redressement sont utilisées dans les redresseurs demi-onde, pleine onde et en pont, qui convertissent le courant alternatif du secteur en courant continu pour alimenter les appareils électroniques et les systèmes électriques.
- Électronique de puissance : les diodes de redressement sont utilisées dans les systèmes de commande de moteur, les onduleurs, les alimentations sans coupure (UPS), les systèmes d'énergie renouvelable (panneaux solaires, éoliennes, etc.) et d'autres systèmes haute puissance où une conversion d'énergie est requise.
- Electronique audio et vidéo : dans les amplificateurs audio et les circuits audiovisuels, des diodes de redressement sont utilisées dans l'alimentation électrique pour fournir un courant continu aux amplificateurs et aux circuits de commande.
- Chargeurs de batterie : les diodes de redressement sont utilisées dans les chargeurs de batterie pour convertir le courant alternatif du secteur en courant continu et charger les batteries de manière efficace et sûre.
- Electronique automobile : dans les véhicules et systèmes automobiles, les diodes de redressement sont utilisées dans les systèmes de charge de batterie, les systèmes d'éclairage, les systèmes de commande du moteur et d'autres systèmes électriques.
- Electronique de communication : les diodes de redressement sont utilisées dans les circuits de modulation et de démodulation du signal, les émetteurs et récepteurs radio, les systèmes de communication sans fil et autres systèmes de télécommunications.
- Electronique de contrôle et d'automatisation : Dans les systèmes de contrôle et d'automatisation industriels, les diodes de redressement sont utilisées dans les alimentations électriques, les circuits de commande de moteur, les bobines et les relais électromécaniques en général pour protéger d'autres circuits à semi-conducteurs, les systèmes de contrôle de température et autres systèmes électriques et électroniques, pour éviter les signaux. retours, etc.
Diode de commutation (diode à récupération rapide ou fast recovery diode) :
Une diode à récupération rapide, également connue sous le nom de diode à récupération rapide ou diode à commutation rapide, est un type spécial de diode conçue pour avoir un temps de récupération réduit après avoir conduit le courant dans le sens inverse. C'est un type de diode redresseur qui peut fonctionner avec des fréquences plus élevées.
Lorsqu'une diode conduit le courant dans le sens direct et que la polarité de la tension appliquée est inversée, il faut un peu de temps pour que la diode cesse de conduire et bloque le courant dans le sens inverse. Pendant ce temps de récupération, il existe un intervalle pendant lequel la diode peut encore permettre au courant de circuler dans le sens inverse, ce qui peut poser problème dans les applications haute fréquence ou haute puissance.
Les diodes à récupération rapide sont conçues pour minimiser ce temps de récupération, ce qui les rend adaptées aux applications à commutation rapide où des temps de commutation très courts sont nécessaires. Cela signifie qu'elles sont capables de passer d'un état de conduction à un état de blocage beaucoup plus rapidement que les diodes conventionnelles.
Les diodes à récupération rapide sont généralement utilisées dans des applications telles que les redresseurs haute fréquence, les circuits de commutation à grande vitesse (par exemple, dans les alimentations à découpage et les convertisseurs DC-DC) et les systèmes de commande de moteur, où une commutation rapide et une faible perte d'énergie sont importantes.
En résumé, une diode à récupération rapide est un type spécial de diode conçue pour avoir un temps de récupération réduit après avoir conduit le courant dans le sens inverse, ce qui la rend adaptée aux applications à haute fréquence et à vitesse de commutation élevée.
Les diodes à récupération rapide sont utilisées dans diverses applications où une commutation rapide et efficace du courant électrique est requise.
Certaines des applications les plus courantes des diodes à commutation rapide sont :
-
- Alimentations à découpage : dans les systèmes de commutation haute fréquence, tels que les alimentations à découpage, des diodes à récupération rapide sont utilisées dans les circuits redresseurs pour convertir le courant alternatif en courant continu avec une vitesse et une efficacité de commutation optimales.
- Électronique de puissance : dans les applications d'électronique de puissance telles que les convertisseurs DC-DC et DC-AC, les diodes à récupération rapide aident à minimiser les pertes de puissance et à améliorer l'efficacité énergétique du système.
- Contrôle moteur : dans les systèmes de contrôle moteur, des diodes à récupération rapide sont utilisées dans les circuits d'inversion de tension pour protéger les transistors de puissance et autres dispositifs de contrôle de courant.
- Circuits de commutation à grande vitesse : dans les applications à grande vitesse telles que les circuits de communication et les circuits de commutation de données, des diodes à récupération rapide sont utilisées pour minimiser le temps de récupération et améliorer la vitesse de commutation.
- Applications RF (radiofréquence) : dans les applications haute fréquence, telles que les circuits radiofréquence et les communications sans fil, les diodes à récupération rapide sont utiles pour minimiser les pertes de signal et améliorer l'efficacité du circuit.
Diode Zener
Une diode Zener est un type spécial de diode conçue pour fonctionner de manière contrôlée dans sa région de claquage inverse. Contrairement aux diodes conventionnelles, qui sont endommagées si elles sont polarisées en inverse au-dessus de leur tension maximale, les diodes Zener sont conçues pour maintenir une tension constante à leurs bornes lorsqu'elles sont polarisées en inverse au-dessus de leur tension de claquage (appelée tension Zener).
La principale caractéristique d'une diode Zener est sa capacité à maintenir une tension constante à ses bornes, quel que soit le courant qui la traverse, pour peu qu'elle soit maintenue dans certaines limites. Cela les rend très utiles dans diverses applications, notamment les suivantes :
-
- Régulation de tension : une application courante des diodes Zener concerne les circuits régulateurs de tension. En connectant une diode Zener en inverse en parallèle avec une charge, une tension constante peut être établie aux bornes de la charge, même si la tension d'entrée varie dans certaines limites. Ceci est utilisé dans les régulateurs de tension simples et efficaces pour les applications à faible consommation.
- Référence de tension : En raison de leur capacité à maintenir une tension constante, les diodes Zener sont couramment utilisées comme référence de tension dans les circuits de mesure et de contrôle. Ils fournissent une référence stable et précise qui peut être utilisée pour comparer ou surveiller d'autres tensions dans le circuit.
- Protection contre les surtensions : les diodes Zener sont également utilisées pour protéger les circuits électroniques contre les surtensions. En plaçant une diode Zener en parallèle avec un appareil électronique, le Zener devient polarisé en inverse et commence à conduire lorsque la tension dépasse sa tension de claquage, détournant ainsi le courant excessif et protégeant l'appareil.
- Limitation de courant : dans certains circuits, des diodes Zener sont utilisées pour limiter le courant circulant à travers une charge. Lorsqu'elles sont connectées en série avec une résistance, les diodes Zener peuvent limiter la tension aux bornes de la charge en maintenant une tension constante à leurs bornes, ce qui limite le courant.
Diode Schottky :
La diode Schottky est un type spécial de diode caractérisé par une chute de tension directe (VF) inférieure à celle des diodes à jonction PN classiques. En effet, il est construit avec une jonction métal-semi-conducteur au lieu d'une jonction PN.
Voici quelques-unes des applications les plus courantes des diodes Schottky :
-
- Rectification haute fréquence : en raison de leur faible chute de tension directe et de leur temps de récupération rapide, les diodes Schottky sont idéales pour les applications de rectification haute fréquence, telles que les alimentations à découpage et les circuits de commutation.
- Protection contre l'inversion de polarité : les diodes Schottky sont souvent utilisées dans les circuits de protection contre l'inversion de polarité pour éviter d'endommager les composants sensibles. Leur faible chute de tension directe les rend efficaces pour détourner le courant lorsqu'une polarité inversée est appliquée.
- Coupure et écrêtage du signal : en raison de leur faible chute de tension et de leur commutation rapide, les diodes Schottky sont utilisées dans les circuits d'écrêtage et d'écrêtage du signal dans des applications telles que les amplificateurs audio et les circuits de traitement du signal.
- Détection à grande vitesse : dans les circuits de détection à grande vitesse, tels que les détecteurs de radiofréquence (RF) et les circuits de commutation de données, les diodes Schottky sont utilisées pour fournir une réponse de détection rapide en raison de leur temps de récupération rapide.
- Circuit de protection contre les surtensions : les diodes Schottky sont également utilisées dans les circuits de protection contre les surtensions pour limiter la tension sur les composants sensibles, tels que dans les circuits intégrés et les systèmes électroniques.
Diode LED (diode électroluminescente) :
Les LED (Light-Emitting Diodes) sont des dispositifs semi-conducteurs qui émettent de la lumière lorsqu'un courant électrique leur est appliqué. Voici des informations sur les diodes LED et certaines de leurs applications :
Principe de fonctionnement : les diodes LED fonctionnent selon un processus appelé électroluminescence. Lorsqu'un courant électrique est appliqué à travers la diode LED, les électrons se recombinent avec les trous de la structure semi-conductrice, libérant de l'énergie sous forme de photons. Cette énergie se manifeste sous forme de lumière visible.
Efficacité énergétique : les diodes LED sont connues pour leur efficacité énergétique élevée par rapport à d'autres sources lumineuses telles que les ampoules à incandescence et les lampes fluorescentes. Ils convertissent une grande partie de l’énergie électrique en lumière, au lieu de la gaspiller sous forme de chaleur.
Longue durée de vie : les diodes LED ont une durée de vie beaucoup plus longue que les sources lumineuses traditionnelles. Elles peuvent durer jusqu'à 50 fois plus longtemps que les ampoules à incandescence et jusqu'à 10 fois plus longtemps que les lampes fluorescentes, réduisant ainsi le besoin de remplacement et les coûts d'entretien.
Faible tension de fonctionnement : les diodes LED fonctionnent à des tensions relativement basses, ce qui les rend idéales pour les applications à faible consommation et alimentées par batterie.
Diversité de couleurs : les diodes LED sont disponibles dans une large gamme de couleurs, notamment le rouge, le vert, le bleu, le jaune, le blanc et d'autres couleurs spéciales. Cela les rend polyvalents pour une variété d’applications d’éclairage et de signalisation.
Applications des diodes LED :
-
- Éclairage résidentiel et commercial : les diodes LED sont largement utilisées dans l'éclairage intérieur et extérieur, comme les lampes, les spots, les bandes lumineuses et les panneaux. Ils sont efficaces, durables et peuvent offrir un éclairage lumineux et de qualité.
- Écrans et signalisation : les diodes LED sont utilisées dans les écrans électroniques, les panneaux publicitaires, les panneaux lumineux, les feux de circulation et les panneaux de signalisation en raison de leur luminosité, de leur contraste et de leur capacité à afficher différentes couleurs et motifs.
- Electronique grand public : les diodes LED se trouvent dans une variété d'appareils électroniques grand public, tels que les téléviseurs, les moniteurs, les téléphones portables, les montres numériques, les télécommandes, entre autres, comme indicateurs d'état et rétroéclairage.
- Éclairage automobile : les diodes LED sont utilisées dans les feux de freinage, les feux de jour, les feux de position, les éclairages intérieurs et extérieurs des automobiles en raison de leur faible consommation d'énergie, de leur longue durée de vie et de leur réponse rapide.
- Éclairage décoratif et architectural : les diodes LED sont utilisées dans des applications décoratives et architecturales, telles que l'éclairage paysager, l'éclairage d'accentuation, l'éclairage de façade et le design d'intérieur, en raison de leur polyvalence, de leur taille compacte et de leur capacité à créer des effets d'éclairage personnalisés.
Ce ne sont là que quelques-unes des applications les plus courantes des diodes LED, mais leur polyvalence les rend adaptées à une grande variété d'applications dans divers domaines industriels, commerciaux et résidentiels.
Diode photovoltaïque (cellule solaire) :
Les diodes photovoltaïques, communément appelées cellules solaires ou panneaux solaires, sont des dispositifs semi-conducteurs qui convertissent l'énergie lumineuse (photons) en électricité grâce à l'effet photovoltaïque. Ces appareils sont spécialement conçus pour générer de l’énergie électrique à partir de la lumière du soleil.
Voici quelques aspects importants concernant les diodes photovoltaïques et leurs applications :
Principe de fonctionnement : Les diodes photovoltaïques sont construites à partir de matériaux semi-conducteurs, comme le silicium. Lorsque les photons du soleil frappent la surface du semi-conducteur, ils libèrent des électrons dans le matériau, créant ainsi un courant électrique. Ce courant peut être collecté et utilisé comme énergie électrique.
Structure : Les panneaux solaires sont constitués de plusieurs cellules solaires connectées en série ou en parallèle pour augmenter la puissance et le courant générés. Ces cellules solaires sont encapsulées dans des matériaux durables pour les protéger des éléments et garantir une longue durée de vie.
-
- Applications résidentielles : Les panneaux solaires sont couramment utilisés dans les applications résidentielles pour produire de l’électricité destinée à un usage domestique. Ils peuvent être installés sur les toits ou sur les terrains adjacents aux habitations pour profiter de l’énergie solaire et réduire la dépendance au réseau électrique conventionnel.
- Applications commerciales et commerciales : En plus de l'usage résidentiel, les panneaux solaires sont également utilisés dans des applications commerciales, telles que dans les immeubles de bureaux, les usines, les centres commerciaux et autres établissements. Ces systèmes solaires peuvent être plus grands et peuvent être intégrés dans l’infrastructure du bâtiment ou installés sur des terrains adjacents.
- Applications distantes et autonomes : les panneaux solaires sont également utilisés dans des applications distantes ou autonomes où il n'y a pas d'accès au réseau électrique conventionnel. Par exemple, ils sont utilisés dans les phares, les panneaux routiers, les stations de surveillance environnementale, les systèmes d’irrigation agricole et les systèmes de télécommunications.
- Applications spatiales : les diodes photovoltaïques sont également utilisées dans les applications spatiales, telles que les satellites et les engins spatiaux, où l'énergie solaire est la seule source d'énergie disponible. Ces systèmes solaires sont conçus pour résister aux conditions extrêmes de l’espace et fournir de l’énergie électrique de manière fiable pendant de longues périodes.
Diode Transil :
Les diodes Transil, également connues sous le nom de diodes à avalanche ou diodes de suppression de surtension, sont des dispositifs de protection contre les surtensions conçus pour limiter et détourner les pointes de tension transitoires dans un circuit, protégeant ainsi les composants électroniques sensibles.
Voici des informations sur les types et les applications des diodes Transil :
Types de diodes Transil :
Unidirectionnel : ces diodes Transil permettent au courant de circuler dans une seule direction, de l'anode à la cathode, et sont utilisées pour se protéger contre les surtensions positives.
Bidirectionnel : les diodes Transil bidirectionnelles permettent au courant de circuler dans les deux sens et sont utiles pour se protéger contre les surtensions positives et négatives.
Applications des diodes Transil :
-
- Protection des circuits intégrés : les diodes Transil sont couramment utilisées pour protéger les circuits intégrés (CI) et autres composants électroniques sensibles contre les surtensions qui pourraient les endommager. Ils sont placés en parallèle avec le composant à protéger et limitent la tension qu'il peut atteindre.
- Protection des lignes de communication : dans les systèmes de communication, tels que les lignes téléphoniques, les lignes de données et les réseaux de télécommunications, les diodes Transil sont utilisées pour protéger contre les surtensions induites par la foudre, la commutation de charge ou d'autres conditions transitoires.
- Protection des lignes électriques : les diodes Transil sont utilisées sur les lignes électriques pour protéger contre les surtensions causées par la commutation de charges inductives, les courts-circuits ou les événements d'arrêt soudain.
- Protection des systèmes automobiles : dans les systèmes automobiles, tels que les véhicules et les équipements électroniques des véhicules, les diodes Transil sont utilisées pour protéger contre les surtensions causées par les décharges électrostatiques, les surcharges dans le système électrique du véhicule et d'autres conditions transitoires.
- Protection des systèmes d'énergie renouvelable : dans les systèmes d'énergie solaire et éolienne, où les conditions de charge peuvent varier et générer des surtensions, les diodes Transil sont utilisées pour protéger les onduleurs, les contrôleurs et autres composants électroniques contre les dommages.
Diode à pince (clamp) :
La diode pince, également connue sous le nom de diode pince ou diode coudée, est un type spécial de diode utilisé pour protéger les circuits électroniques contre les tensions excessives. Il est principalement utilisé dans les applications où l'on souhaite limiter l'amplitude du signal de sortie à un niveau sûr.
Principe de fonctionnement:
La diode pince est connectée en parallèle avec la charge ou le composant à protéger. Lorsque la tension sur la charge dépasse un certain seuil, la diode commence à conduire, détournant le courant excessif et limitant ainsi la tension sur la charge à un niveau sûr. La configuration des diodes à pince dépend de l'application spécifique et est souvent utilisée conjointement avec d'autres composants de protection, tels que des résistances et des condensateurs.
Applications des diodes à pince :
-
- Protection des circuits d'entrée/sortie (E/S) : dans les circuits électroniques, en particulier les appareils dotés de ports d'entrée/sortie (E/S) exposés à des conditions défavorables, telles que les décharges électrostatiques (ESD), la diode de serrage est utilisée pour protéger les entrées/sorties (E/S). broches de sortie contre les dommages causés par les surtensions.
- Protection des lignes de communication : dans les systèmes de communication, tels que les lignes téléphoniques, les lignes de données et les réseaux de télécommunications, la diode à pince est utilisée pour protéger contre les surtensions induites par la foudre, la commutation de charge ou d'autres conditions transitoires.
- Protection des ports USB et HDMI : dans les appareils électroniques utilisant des ports de connexion USB, HDMI ou autres, des diodes à pince sont utilisées pour protéger contre les dommages causés par les pointes de tension dans les câbles de connexion.
- Protection des circuits électriques : les diodes à pince sont utilisées dans les lignes électriques pour protéger contre les surtensions causées par la commutation de charges inductives, les courts-circuits ou les événements d'arrêt soudain.
- Protection des systèmes automobiles : dans les systèmes automobiles, tels que les véhicules et les équipements électroniques des véhicules, les diodes à pince sont utilisées pour se protéger contre les surtensions causées par les décharges électrostatiques, les surcharges dans le système électrique du véhicule et d'autres conditions transitoires.
Diode PIN :
La diode PIN est un type spécial de diode caractérisée par une région intrinsèque (I) de haute résistivité entre une région de type p (P) et une région de type n (N). La désignation PIN provient des régions de type P, I et N dans cet ordre. Cette conception unique confère à la diode PIN des caractéristiques spéciales qui la rendent utile dans diverses applications.
Principe de fonctionnement:
Lorsqu'une tension directe est appliquée à la diode PIN, des porteurs de charge (électrons et trous) sont injectés dans la région intrinsèque à faible dopage. En raison de la résistivité élevée de cette région, les porteurs subissent moins de recombinaison, permettant à la région intrinsèque d'agir comme une zone de stockage de charges. Il en résulte une augmentation de la capacité de stockage de charges de la diode et une réduction de la capacité inverse.
Applications des diodes PIN :
-
- Détecteurs de lumière : en raison de leur faible bruit et de leur sensibilité élevée, les diodes PIN sont utilisées dans les détecteurs de lumière dans diverses applications, telles que les photodétecteurs dans les systèmes de télécommunications optiques, les détecteurs de rayonnement dans l'instrumentation médicale et les détecteurs de lumière dans les caméras CCD et CMOS.
- Amplificateurs micro-ondes : dans les applications haute fréquence, les diodes PIN sont utilisées comme composants de commutation et comme dispositifs d'amplification dans les amplificateurs micro-ondes et les dispositifs de commutation RF en raison de leur faible capacité inverse et de leur vitesse de commutation élevée.
- Modulateurs optiques : les diodes PIN sont utilisées dans les modulateurs optiques pour la transmission de données à grande vitesse dans les systèmes de communication optique. Dans ces dispositifs, les diodes PIN sont polarisées en inverse pour modifier l'atténuation de la lumière incidente, permettant ainsi la modulation du signal optique.
- Protection des circuits : dans certaines applications, les diodes PIN sont utilisées pour protéger les circuits sensibles contre les surtensions et les décharges électrostatiques, car elles ont une plus grande capacité à gérer des niveaux élevés de courant et de puissance par rapport à d'autres types de diodes.
Diode laser
La diode laser est un dispositif semi-conducteur qui utilise l'émission stimulée de rayonnement pour générer une lumière cohérente dans une large gamme de longueurs d'onde, de l'infrarouge à l'ultraviolet, en fonction du matériau semi-conducteur utilisé et de sa conception. Il s'agit d'une forme spécialisée de diode utilisée dans diverses applications nécessitant une lumière cohérente et de haute intensité, telles que la communication optique, l'impression laser, la chirurgie au laser, la lecture de codes-barres, etc.
Principe de fonctionnement de la diode laser :
Le fonctionnement de base d’une diode laser implique l’émission stimulée de photons en injectant un courant électrique à travers une structure de matériau semi-conducteur. Cette structure est généralement constituée de couches de matériaux semi-conducteurs de type P et de type N, avec une couche active (souvent dopée avec un matériau pour améliorer les propriétés d'émission de lumière) entre elles. Lorsqu'une tension directe est appliquée à la diode, les électrons et les trous se recombinent dans la couche active, générant des photons. Ces photons stimulent une émission de photons supplémentaire, entraînant l'émission de lumière laser.
Caractéristiques principales:
-
- Cohérence : La lumière émise par une diode laser est hautement cohérente, ce qui signifie que les ondes lumineuses ont une phase et une direction constantes. Ceci est essentiel pour de nombreuses applications, telles que la communication optique et l’impression laser haute résolution.
- Monochromaticité : les diodes laser émettent de la lumière à une longueur d'onde spécifique, leur permettant de générer une lumière de couleurs spécifiques en fonction du matériau semi-conducteur utilisé. Ceci est utile dans des applications telles que la lecture de codes-barres et la reproduction des couleurs dans les imprimantes laser.
- Intensité de sortie élevée : les diodes laser peuvent générer une lumière de haute intensité dans une très petite zone, ce qui les rend adaptées aux applications nécessitant une puissance élevée dans un petit espace.
Applications des diodes laser :
-
- Communication optique : les diodes laser sont utilisées dans les systèmes de communication optique, tels que les réseaux à fibres optiques, pour transmettre des données sur de longues distances à grande vitesse et avec une grande fiabilité.
- Médecine : En médecine, les diodes laser sont utilisées dans des applications telles que la chirurgie au laser, la thérapie photodynamique et le traitement des troubles ophtalmiques.
- Électronique : les diodes laser sont utilisées dans les lecteurs de disques optiques, les dispositifs de stockage de données, les capteurs optiques et autres appareils électroniques.
- Industrie et fabrication : Dans l'industrie et la fabrication, les diodes laser sont utilisées dans les systèmes de marquage et de découpe laser, le soudage laser, l'impression laser, etc.
En résumé, les diodes laser sont des dispositifs semi-conducteurs qui génèrent une lumière cohérente de haute intensité, avec un large éventail d'applications dans les communications, la médecine, l'électronique, l'industrie, etc. Leur capacité à générer de la lumière de manière efficace et contrôlée les rend indispensables dans de nombreux domaines de la technologie moderne.
Diode Varicap (diode à capacité variable) :
La diode varicap (varactor), également connue sous le nom de diode à capacité variable ou diode de réglage, est un type spécial de diode semi-conductrice utilisée pour contrôler la capacité d'un circuit en fonction de la tension appliquée. Son application principale concerne les circuits de réglage et de réglage de fréquence des radios, téléviseurs, oscillateurs et autres appareils électroniques.
Principe de fonctionnement:
La diode varicap est basée sur l'effet de capacité d'espacement variable qui se produit en faisant varier la tension appliquée à sa jonction p-n. Lorsqu'une tension inverse est appliquée à la diode varicap, la largeur de la zone d'appauvrissement (zone d'appauvrissement) au niveau de la jonction p-n change. Cela modifie à son tour la capacité du joint, qui varie inversement à la tension appliquée : plus la tension inverse est élevée, plus la capacité est faible ; et plus la tension inverse est faible, plus la capacité est élevée.
Caractéristiques principales:
Capacité variable : La principale caractéristique de la diode varicap est sa capacité à modifier sa capacité en fonction de la tension appliquée. Cela le rend utile dans les circuits de réglage et de réglage de fréquence.
Non-linéarité : La relation entre la tension appliquée et la capacité résultante n'est pas linéaire. À mesure que la tension inverse augmente, la capacité diminue, mais cette diminution n’est pas proportionnelle.
Plage de capacités : les diodes Varicap peuvent avoir une large gamme de capacités qui peuvent être contrôlées par la tension appliquée. Cela permet des ajustements fins de la fréquence d'un circuit, par exemple dans un tuner radio.
Applications de la diode varicap :
-
- Tuners radio et télévision : Les diodes Varicap sont utilisées dans les tuners radio et télévision pour ajuster la fréquence de réception des chaînes. En faisant varier la tension appliquée à la diode varicap, la fréquence de résonance d'un circuit de réglage peut être modifiée, permettant à l'utilisateur de syntoniser différentes stations.
- Oscillateurs contrôlés en tension (VCO) : les diodes Varicap sont utilisées dans les oscillateurs contrôlés en tension pour ajuster la fréquence d'oscillation. En faisant varier la tension appliquée à la diode varicap, la fréquence de sortie de l'oscillateur peut être ajustée.
- Filtres accordables : les diodes Varicap sont utilisées dans les filtres accordables pour ajuster la fréquence de coupure du filtre. En faisant varier la tension appliquée à la diode varicap, la fréquence de coupure du filtre peut être modifiée, permettant de filtrer différentes fréquences de signal selon les besoins.
En résumé, la diode varicap est un composant semi-conducteur spécialisé utilisé pour contrôler la capacité d'un circuit en fonction de la tension appliquée. Sa capacité de capacité variable le rend essentiel dans les applications de réglage et de réglage de fréquence dans une variété d'appareils électroniques.
