Identification

Code EE SSPXLD21

Marque

Benewake

Modèle TF-UW500

Code fabricant TF-UW500

EAN13

Caractéristiques

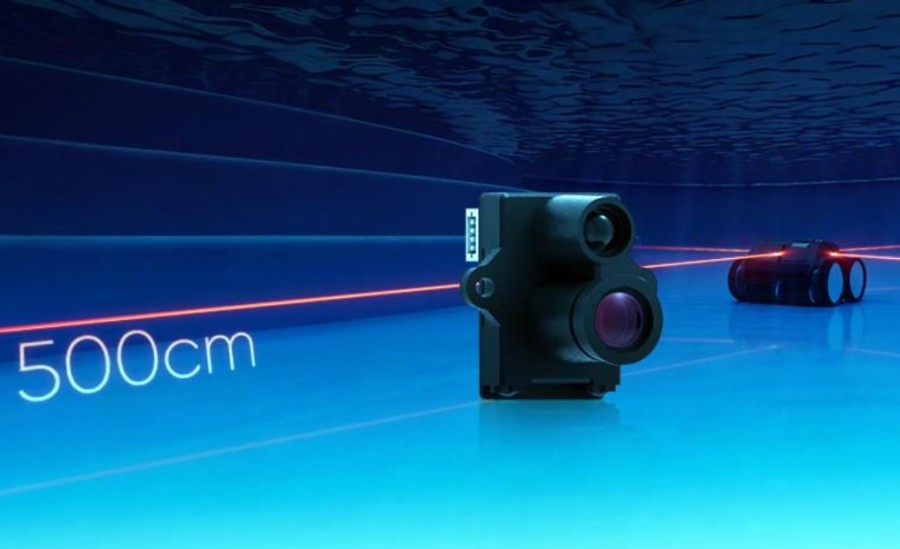

Le TF-UW500 est un LiDAR monopoint basé sur le principe du temps de vol (ToF) et utilisant une source laser rouge. Grâce à sa conception optique et électrique unique, il assure des mesures de distance sous-marines stables, précises et d'une grande sensibilité.

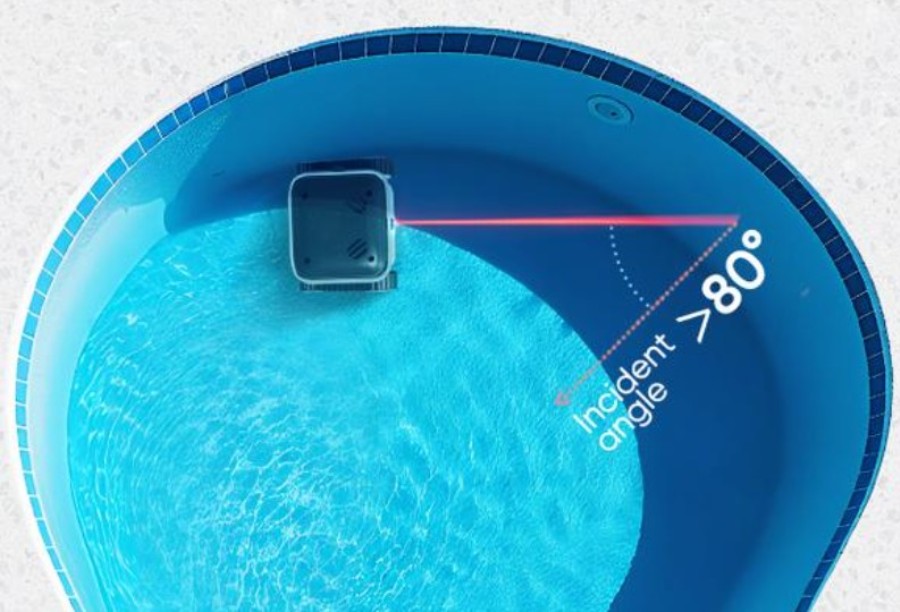

Ce produit est doté de multiples algorithmes adaptatifs pour s'adapter à divers environnements et cibles, et offre de nombreuses configurations et paramètres ajustables. Il est particulièrement adapté aux applications sur les robots nettoyeurs de piscine utilisés en extérieur, même en plein soleil.

Spécifications

Paramètres de performance

Portée de détection sous l'eau :
- > 5 m
- En intérieur, NTU < 0,5, réflectivité de 30 %, le faisceau lumineux est perpendiculaire à la surface cible
Zone d'ombre : < 0,1 m
Précision 1 : < 3 cm (0,1 à 2 m)
Répétabilité 1 : < 1 cm à 1 sigma (0,1 ~ 2 m)
Résolution spatiale : 1 mm
Fréquence d'images par défaut : 20 Hz
Résistance à la lumière ambiante : 100 kLux

Paramètres optiques

Source lumineuse : Laser
Longueur d'onde centrale : rouge
Champ de vision : < 0,5°
Protection oculaire : Classe 1 (IEC 60825-1:2014 ; EN 60825-1:2014+A11:2021)

Paramètres mécaniques et électriques

Consommation électrique moyenne② : < 5 V × 100 mA
Courant de crête au démarrage② : < 700 mA
Alimentation : 5 ± 0,2 Vcc
Tension logique : 3,3 V TTL
Connecteur : 1,0 mm-4P, modèle HC-1.0-4PWT
Température de fonctionnement : 0 °C à +50 °C
Température de stockage : -20 °C à +70 °C
Niveau de protection : Non applicable
Dimensions typiques③ : 24,0 × 16,0 × 20,4 mm
Poids③ : < 5 g (câbles exclus)

Protocole de communication

Interface de communication : UART / I²C (commutable par commande)
Débit en bauds : 115 200 par défaut (configurable)
Bit de données : 8
Bit d'arrêt : 1
Parité : Aucune

① 100 kLux, NTU < 0,5, réflectivité de 30 % (matériaux courants tels que carrelage blanc, carrelage bleu et blanc, marbre, ciment, etc.), incidence verticale, profondeur d'eau supérieure à 1 m.
② Mesures effectuées en intérieur à 0 kLux et 25 °C, à titre indicatif uniquement. Les paramètres peuvent varier en fonction de l'environnement.
③ Le poids et les dimensions sont des valeurs typiques données à titre indicatif uniquement. Pour connaître les paramètres de tolérance détaillés, veuillez consulter le service technique de Benewake.
