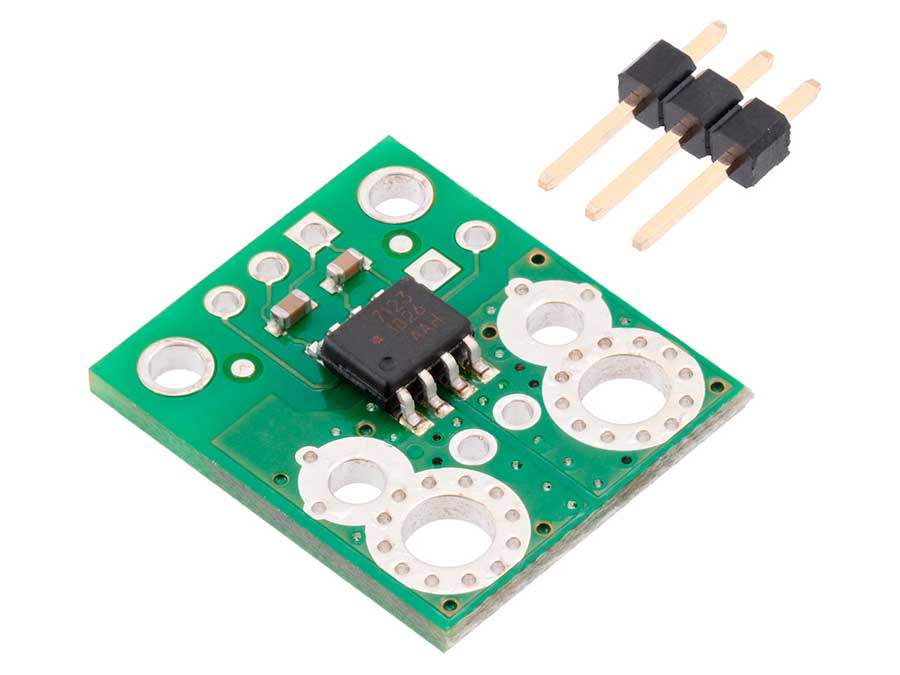

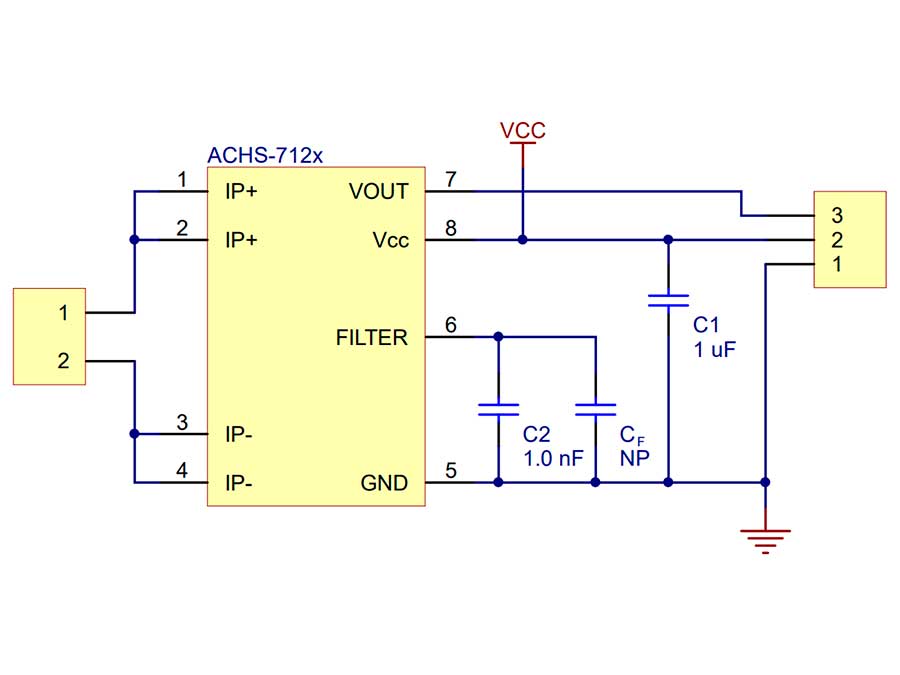

Cette carte est un support simple du capteur de courant linéaire à effet Hall bidirectionnel ACHS-7123 ±30A de Broadcom, qui offre un chemin de courant à faible résistance (~0,7 mΩ) et une isolation électrique jusqu'à 3 kV RMS. Cette version accepte une entrée de courant bidirectionnelle d'une amplitude jusqu'à 30 A et délivre une tension analogique proportionnelle (66 mV/A) centrée sur 2,5 V avec une erreur typique de ±1,5 %. Il fonctionne de 4,5 V à 5,5 V et est destiné à être utilisé dans des systèmes 5 V.
La résistance interne du chemin conducteur est généralement de 0,7 mΩ et le PCB est fabriqué avec du cuivre de 2 oz, de sorte que très peu d'énergie est perdue dans la carte.
L'utilisation d'un capteur à effet Hall signifie que le circuit intégré est capable d'isoler électriquement le chemin du courant de l'électronique du capteur (jusqu'à 3 kV RMS), ce qui permet au capteur d'être inséré n'importe où le long du chemin du courant et d'être utilisé dans des applications qui nécessitent une isolation électrique.

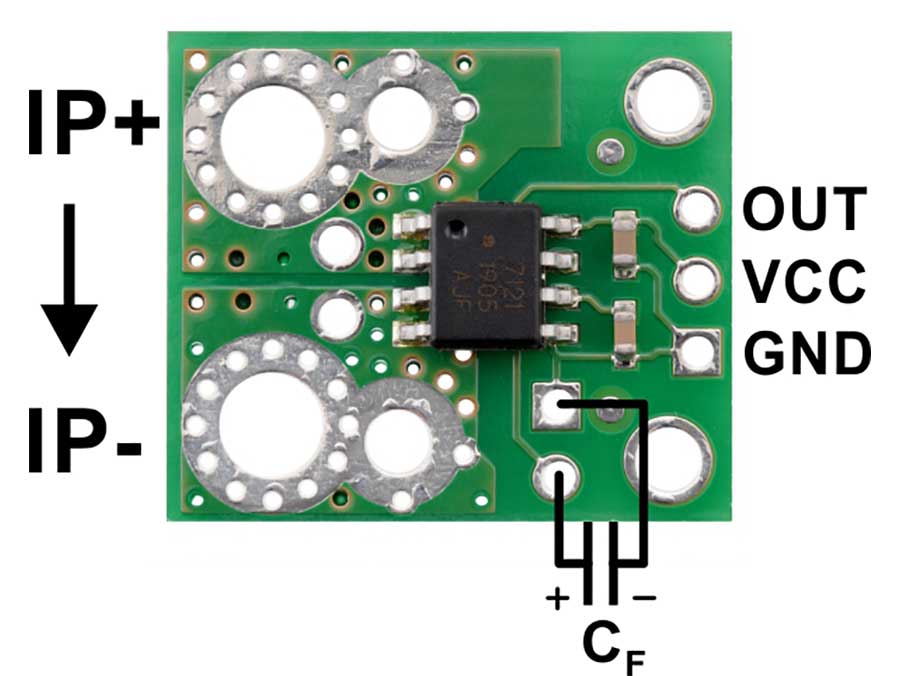

Bande passante de 80 kHz pouvant éventuellement être réduite en ajoutant un condensateur sur les broches de la carte marquées "filtre".
Haute précision et fiabilité : erreur de sortie totale typique de ±1,5 % à température ambiante avec étalonnage en usine, une tension de décalage de sortie extrêmement stable et une hystérésis magnétique presque nulle.
Le circuit intégré de capteur robuste peut tolérer des pointes de courant transitoires de 100 ms jusqu'à 100 A.
Large plage de température de fonctionnement de -40°C à 110°C.
Rapport tension/courant : 0,066 V/A (lorsque Vcc est de 5 V)
Tension logique minimale : 4,5 V
Tension logique maximale : 5,5 V
Courant d'alimentation : 15 mA
Version : -30A à +30A
