Le SWITCHTRONIX RL1A601 est un socle enfichable pour relais électromécanique à 1 contact inverseur, conçu pour un montage sur rail DIN de 35 mm. Il permet de raccorder de manière ordonnée la bobine et le circuit de commutation du relais au moyen de bornes à vis, facilitant l'installation et le remplacement dans les armoires électriques et les systèmes d'automatisation.

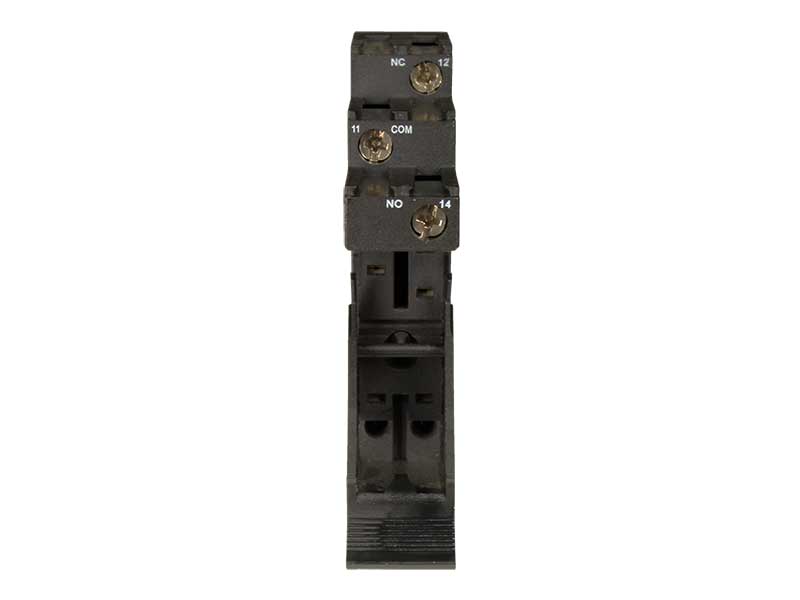

Le contact inverseur utilise la numérotation normalisée 11 commun, 12 normalement fermé et 14 normalement ouvert, tandis que la bobine est raccordée aux bornes A1 et A2. Le socle est prévu pour un courant de 12 A sous 250 V CA.

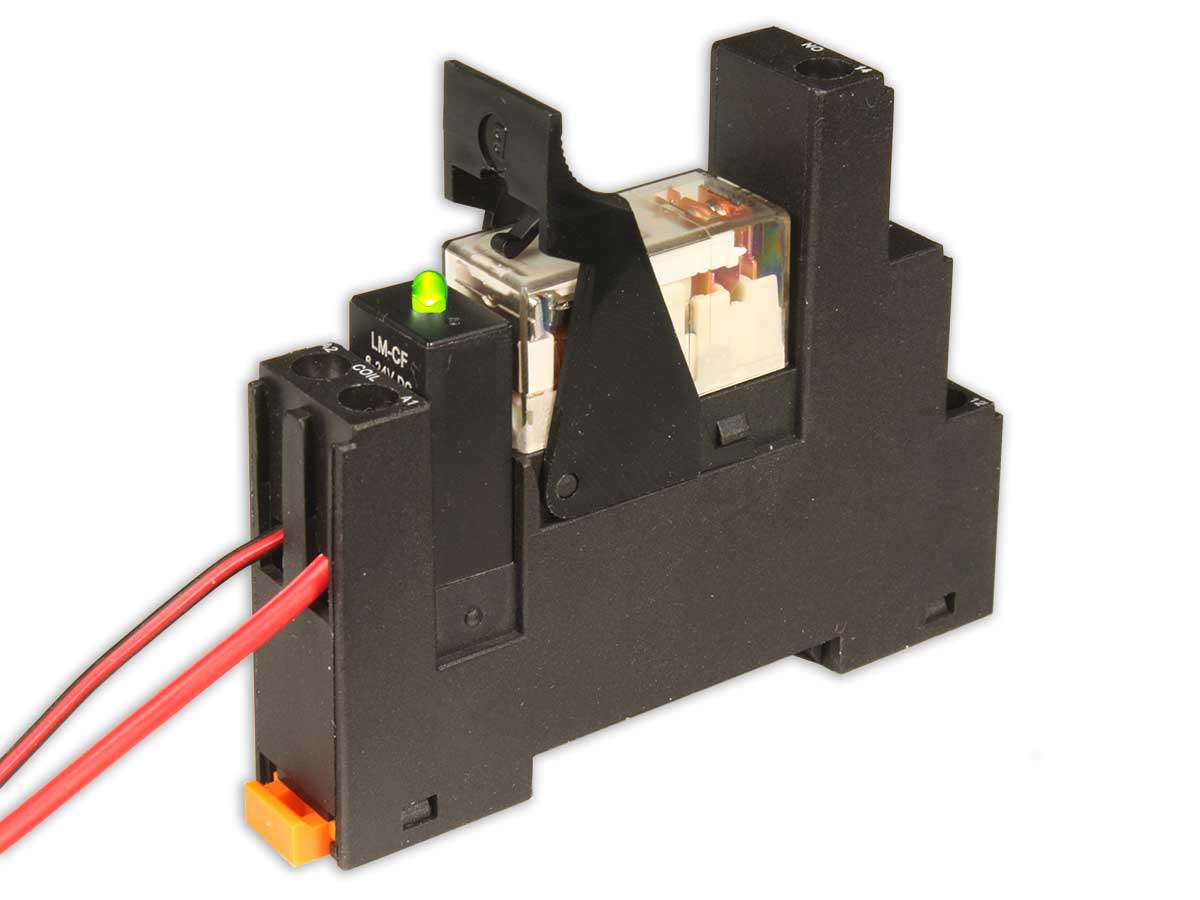

Sa construction intègre un levier supérieur de retenue et d'extraction qui contribue au maintien correct du relais et facilite son retrait pour les opérations de maintenance ou de remplacement. Son format étroit permet d'installer plusieurs socles côte à côte sur le rail DIN.

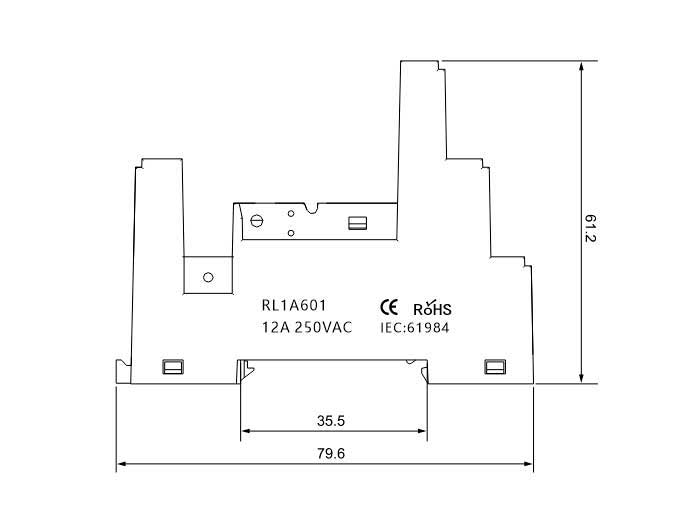

Conforme aux exigences CE, RoHS et IEC 61984. Ses dimensions sont de 79,6 mm de longueur × 61,2 mm de hauteur.
| Code EE | RL1A601 |
| Marque | SWITCHTRONIX |
| Type | Socle enfichable pour relais électromécanique |
| Configuration du relais | 1 contact inverseur (SPDT / 1 CO / 1PDT) |
| Nombre de connexions du relais | 5 : A1, A2, 11, 12 et 14 |
| Borne commune | 11 |
| Borne normalement fermée | 12 |
| Borne normalement ouverte | 14 |
| Bornes de bobine | A1 / A2 |
| Type de connexion | Bornes à vis |
| Type de montage | Rail DIN |
| Rail prévu | 35 mm |
| Courant nominal | 12 A |
| Tension nominale | 250 V CA |
| Dimensions | 79,6 mm de longueur × 61,2 mm de hauteur |
| Système de retenue | Levier de retenue / extraction du relais |
| Conformité | CE, RoHS, IEC 61984 |
