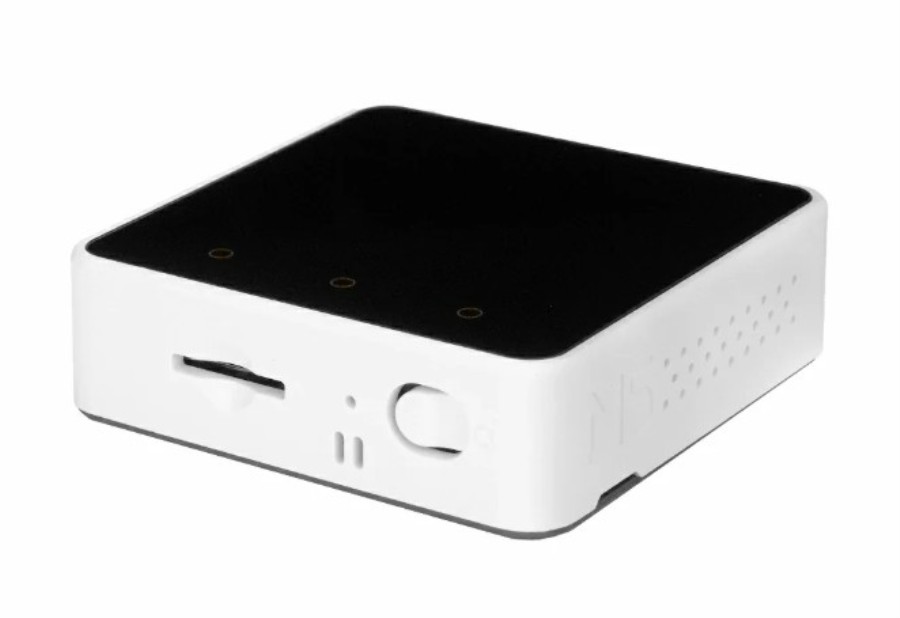

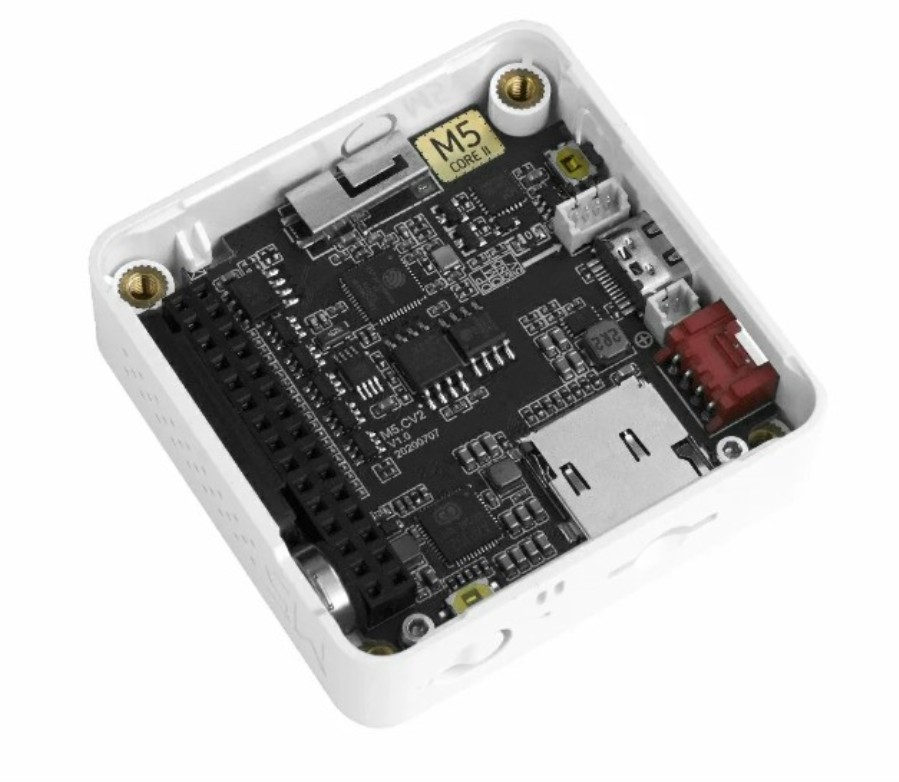

Contrôleur IoT programmable basé sur ESP32-D0WDQ6-V3, avec processeur Xtensa LX6 double cœur à 240 MHz, 16 Mo de Flash et 8 Mo de PSRAM. Son format compact intègre calcul, écran, capteurs et connectivité pour prototypes et terminaux embarqués.
L’écran IPS LCD tactile capacitif de 2 pouces, 320 × 240 pixels, comporte trois zones tactiles programmables. Il intègre un haut-parleur avec amplificateur I2S NS4168, un microphone PDM et un moteur de vibration pour des interfaces visuelles, sonores et haptiques.
Il dispose du Wi-Fi 2,4 GHz, d’un capteur inertiel BMI270 à six axes pour détecter mouvement et orientation et d’une horloge temps réel BM8563. L’alimentation est gérée par AXP192 et une batterie au lithium intégrée de 500 mAh ; l’autonomie dépend du programme et des périphériques.
Le port USB-C sert à l’alimentation et à la programmation. L’extension passe par un connecteur HY2.0-4P/Grove et un bus M5 ; un emplacement microSD permet d’ajouter du stockage. Les environnements pris en charge comprennent UiFlow1, UiFlow2, Arduino IDE, ESP-IDF et PlatformIO.
Les applications comprennent les panneaux de domotique, interfaces homme-machine, enregistreurs de données, affichages de capteurs, prototypes IoT et dispositifs de détection de mouvements.

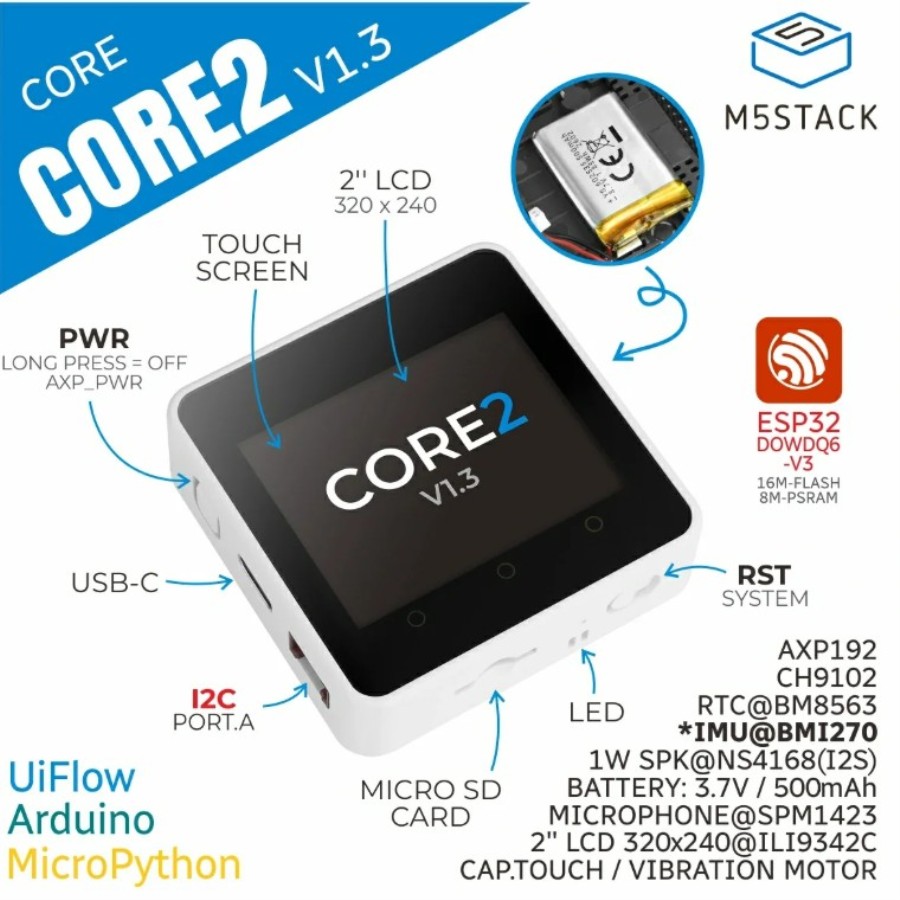

La révision 1.3 intègre BMI270 et conserve AXP192. Le contrôleur LCD peut être ILI9342C ou ILI9342E selon la fabrication ; pour ILI9342E, le fabricant indique M5GFX 0.2.27 ou ultérieur.
Avertissement de compatibilité : le moteur de vibration interfère avec les bases d’extension de la série Base, qui ne doivent donc pas être empilées directement. Pour empiler d’autres modules M5, il faut retirer la base inférieure ; M5Stack recommande M5GO Bottom2 pour conserver batterie, IMU et microphone.
| Microcontrôleur | ESP32-D0WDQ6-V3 ; Xtensa LX6, 2 cœurs, 240 MHz |
| Mémoire Flash | 16 Mo |
| PSRAM | 8 Mo |
| Connectivité | Wi-Fi 2,4 GHz |
| Écran | IPS LCD capacitif ; 2,0 pouces ; 320 × 240 pixels |
| Contrôleur LCD | ILI9342C ou ILI9342E, selon révision |
| Contrôleur tactile | FT6336U |
| Capteur inertiel | BMI270 ; accéléromètre et gyroscope 3 axes |
| Microphone | SPM1423, PDM |
| Amplificateur | NS4168, I2S |
| Audio et vibration | Haut-parleur et moteur de vibration |
| RTC | BM8563 |
| Gestion d’alimentation | AXP192 |
| USB-série | CH9102F |
| Interfaces | 1 × USB-C ; 1 × HY2.0-4P/Grove ; bus M5 ; microSD |
| Alimentation externe | 5 V CC ; 500 mA |
| Batterie principale | Lithium ; 3,7 V ; 500 mAh |
| Batterie RTC | MS412FE ; rechargeable ; 3 V ; 1,0 mAh |
| Température de fonctionnement | 0 à +60 °C |
| Dimensions | 54,0 × 54,0 × 16,5 mm |
| Poids | 58,8 g |
| Contenu | Unité, câble USB-C de 20 cm et clé hexagonale de 2 mm |
