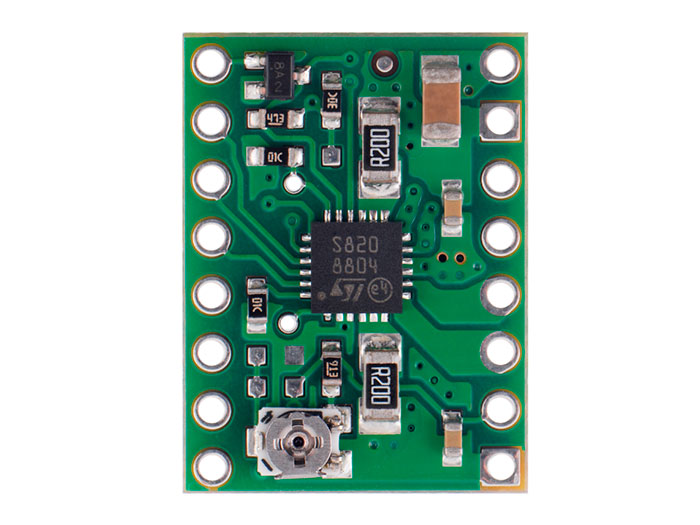

Le STSPIN820 est très similaire au classique A4988 de Pololu, largement utilisé dans les imprimantes 3D et les machines CNC, et partage la même taille et la même configuration de broches qu'un remplacement direct. Une de ses principales différences est qu’il prend en charge une subdivision beaucoup plus large des étapes, jusqu’à 256 micropas pour obtenir des mouvements plus fluides et plus silencieux.

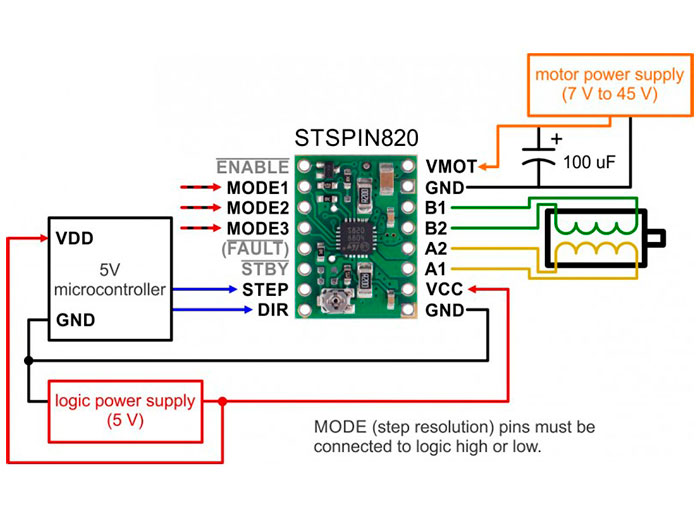

Interface simple de contrôle des pass et de direction.
8 résolutions différentes de 256 micropas: pas complet, demi-pas, 1/4 pas, 1/8 pas, 1/16 pas, 1/32 pas, 1/128 pas et 1/256 pas.
Le contrôle de courant réglable vous permet de définir la sortie de courant maximale, ce qui vous permet d’utiliser des Tensions supérieures à la Tension nominale de votre moteur pas à pas pour atteindre des vitesses de pas plus élevées.
Tension d'alimentation du moteur: 7 V à 45 V (pour une alternative à Tension inférieure, considérez STSPIN220, qui fonctionne de 1,8 V à 10 V)
Peut délivrer 0,9 A par phase en continu sans refroidissement supplémentaire
Peut s’interfacer directement avec les systèmes 3,3 V et 5 V
Protection thermique contre la surchauffe, la protection contre les surintensités et la protection contre les courts-circuits.
Circuit imprimé en cuivre à 4 couches de 2 oz pour améliorer la dissipation de chaleur.

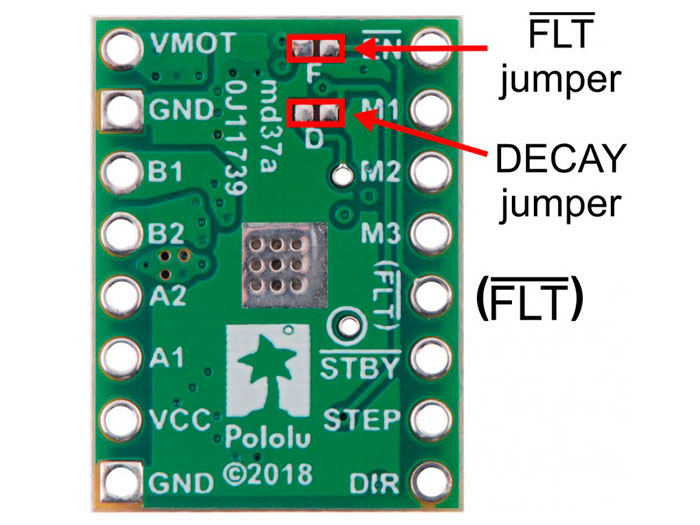

Patin de masse à souder exposé exposé sous le circuit intégré du pilote au bas du circuit imprimé.
La taille du module, le brochage et l'interface correspondent au driver de moteur pas à pas A4988 dans la plupart des cas.
Contrôleur de moteur: STSPIN820
Tension minimale de fonctionnement: 7 V
Tension maximale de fonctionnement: 45 V
Courant continu par phase: 0,9 A
Courant maximum par phase: 1,5 A
Tension logique minimum: 2 V
Tension logique maximale: 5,5 V
Résolutions de micropas: pas complet, 1/2, 1/4, 1/8, 1/16, 1/32, 1/128, 1/256
Contrôle de limite de courant: potentiomètre
