Cette minuscule carte de dérivation pour le contrôleur de moteur DRV8838 de TI peut fournir une puissance continue de 1,7 A (1,8 A en pointe) à un seul moteur à courant continu à balais.
Avec une plage de Tension de fonctionnement de 0 à 11 V et une protection intégrée contre les Tensions inverses, les sous-tensions, les surintensités et les surchauffes, ce pilote est une excellente solution pour alimenter un petit moteur basse Tension.

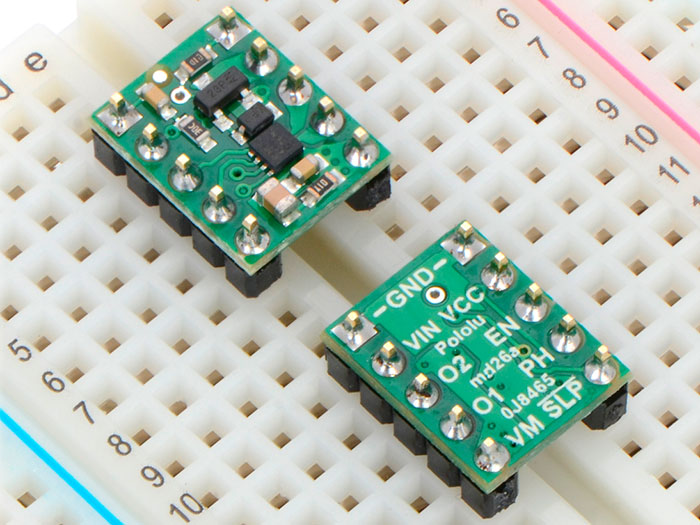

La carte de support a le facteur de forme d’un boîtier DIP à 10 broches, ce qui facilite son utilisation avec des cartes à pain standard sans soudure et des cartes de performance de 0,1 "
Driver de moteur en pont H: peut commande un moteur à courant continu
Tension d’alimentation du moteur: 0 V à 11 V
Tension d'alimentation logique: 1,8 V à 7 V
courant de sortie: jusqu'à 1,7 A en continu (1,8 A en pointe); le fonctionnement à des Tensions d'alimentation moteur et logique faibles réduit le courant de sortie continu maximal

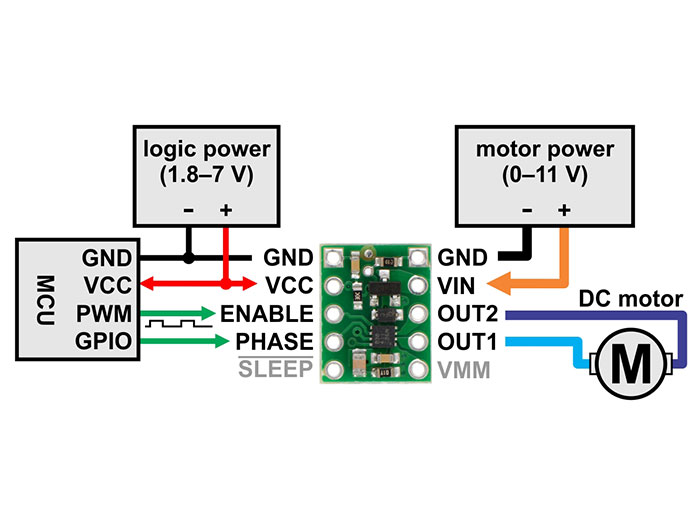

Interface PHASE / ENABLE (une broche contrôle la direction et une autre vitesse)
Les entrées sont compatibles 3 V et 5 V
Blocage de la Tension d'alimentation logique et protection contre les surintensités et les surchauffes
Protection contre l'inversion de Tension sur l'alimentation du moteur

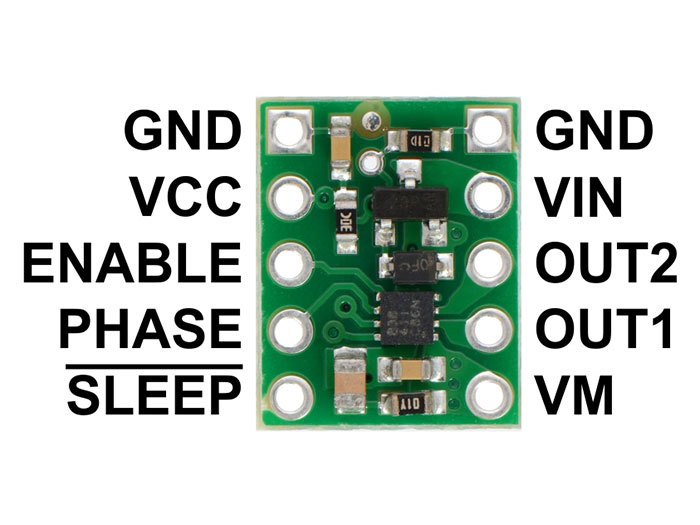

Taille compacte (0.5" x 0.4") avec le facteur de forme d'un boîtier DIP à 10 broches
