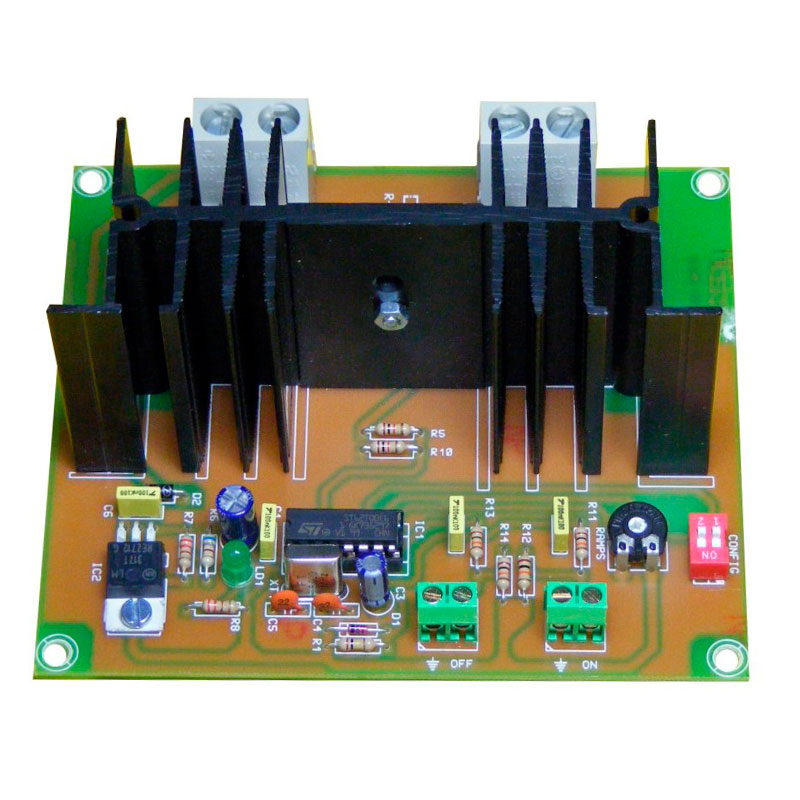

Le Cebek R-33 est un régulateur électronique PWM destiné au contrôle progressif de charges en courant continu. Il fonctionne sous une alimentation de 8–30 V CC et permet de régler le niveau de sortie de 0 à 100 % pour des lampes et projecteurs compatibles ou de contrôler la vitesse de moteurs à courant continu, avec un courant de charge maximal de 25 A.
La commande s’effectue au moyen d’un ou deux boutons-poussoirs externes. En mode deux boutons, l’entrée ON permet d’augmenter progressivement la sortie et l’entrée OFF permet de la diminuer tant que le bouton correspondant reste enfoncé. En mode un seul bouton, l’entrée ON est utilisée ; si le bouton reste enfoncé après avoir atteint le niveau maximal, la régulation commence automatiquement à diminuer progressivement.
La vitesse des transitions ascendantes et descendantes peut être réglée à l’aide du potentiomètre de rampe intégré. Le mode de fonctionnement avec un ou deux boutons se sélectionne au moyen du micro-interrupteur de configuration du module.
Le R-33 doit être alimenté par une alimentation en courant continu stabilisée, en respectant la polarité indiquée sur les bornes d’entrée et de sortie. La tension d’alimentation utilisée doit être compatible avec la tension de fonctionnement de la charge raccordée.
Le fabricant indique d’installer un fusible et un interrupteur externes pour la protection de l’installation et recommande de placer l’alimentation aussi près que possible du module. Lorsque la distance de raccordement des boutons-poussoirs dépasse 50 cm, un câble blindé doit être utilisé.
Le module intègre une protection contre l’inversion de polarité à l’entrée. La plage d’alimentation de 8–30 V CC et le courant de charge maximal de 25 A ne doivent pas être dépassés.
| Marque | Cebek |
| Référence fabricant | R-33 |
| Type | Régulateur électronique pour charges en courant continu |
| Mode de régulation | PWM |
| Plage de régulation | 0–100 % |
| Tension d’alimentation | 8–30 V CC |
| Courant maximal de charge | 25 A |
| Consommation | 30 mA minimum / 150 mA maximum |
| Commande | 1 ou 2 boutons-poussoirs externes |
| Réglage de rampe | Par potentiomètre intégré |
| Protection contre l’inversion de polarité | Oui |
| Dimensions | 121,25 × 107 × 55 mm |
