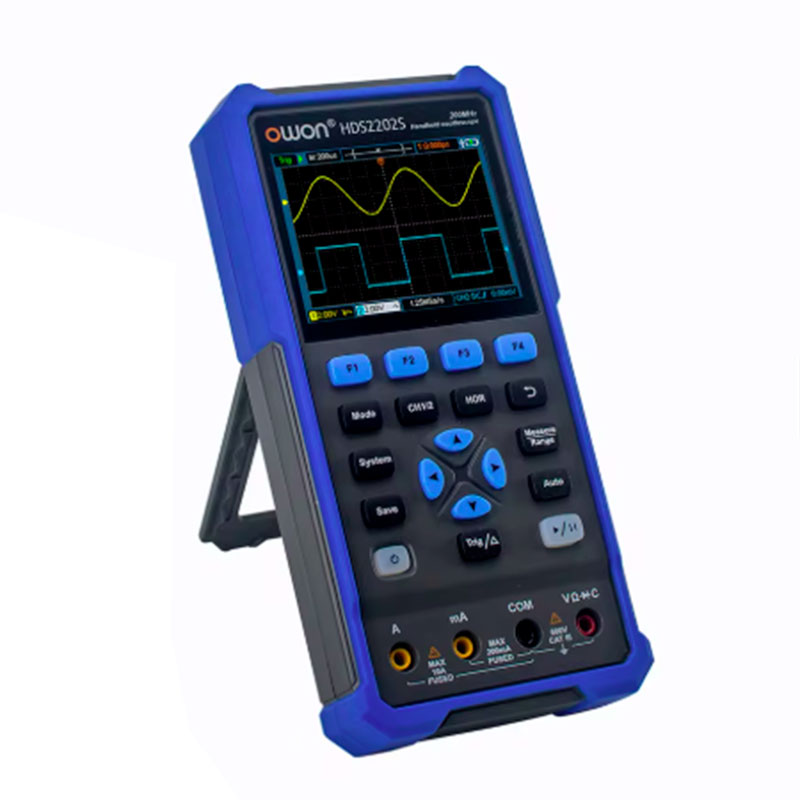

Le HDS2202S est un oscilloscope numérique portable de 200 MHz avec 2 voies, fréquence d’échantillonnage de 1 GSa/s et générateur de formes d’onde intégré, qui intègre également un multimètre numérique 4½ digits. Le tout dans un instrument compact destiné au laboratoire, à la maintenance industrielle et au service technique sur site.
Il dispose d’un écran LCD couleur 3,5" à fort contraste et d’un taux de rafraîchissement allant jusqu’à 10 000 formes d’onde par seconde, avec un enregistrement jusqu’à 8 K points, ce qui permet de visualiser clairement les signaux rapides. L’appareil propose des mesures automatiques (fréquence, période, valeur moyenne, amplitude, maximum et minimum) ainsi que des curseurs ΔV/ΔT pour une analyse précise des formes d’onde.
En tant que multimètre numérique intégré, il permet de mesurer tensions AC/DC, courants AC/DC, résistance, capacité, diodes et continuité, avec une plage maximale de 1000 V DC, 750 V AC et 10 A, couvrant la plupart des tâches de vérification électrique en électronique et en automatisme.
Le générateur de fonctions du HDS2202S offre une sortie sinusoïdale jusqu’à 25 MHz et des formes carrée, rampe, impulsion et arbitraire jusqu’à 5 MHz, avec une résolution verticale de 14 bits et une amplitude jusqu’à 5 Vpp sur haute impédance. Il permet ainsi d’injecter des signaux de test directement dans les cartes, alimentations, étages audio et circuits de commande.
L’instrument intègre une batterie au lithium 18650 avec une consommation inférieure à 3 W, offrant jusqu’à 6 heures d’autonomie en usage continu, et se recharge via USB Type-C, compatible avec les power banks. Il dispose également d’une interface USB compatible SCPI pour le contrôle à distance et la connexion PC, facilitant l’enregistrement des mesures et le développement d’applications de test automatisées.
| Paramètre | HDS2202S |
|---|---|
| Oscilloscope numérique | |
| Bande passante | 200 MHz |
| Nombre de voies | 2 voies d’oscilloscope + 1 voie de générateur de signal |
| Fréquence d’échantillonnage | 1 GSa/s |
| Modes d’acquisition | Sample, Peak Detect |
| Profondeur mémoire | 8 K points |
| Affichage | Écran LCD couleur 3,5" |
| Taux de rafraîchissement des formes d’onde | 10 000 formes d’onde/s |
| Couplage d’entrée | DC, AC, Ground |
| Impédance d’entrée | 1 MΩ ±2 % // 16 pF ±10 pF |
| Atténuation des sondes | 1X, 10X, 100X, 1000X, 10000X |
| Tension d’entrée maximale | 400 V (DC + AC, crête-à-crête) |
| Limite de bande passante | 20 MHz / bande passante totale sélectionnable |
| Base de temps | 2 ns/div à 1000 s/div, pas 1-2-5 |
| Résolution verticale | 10 mV/div à 10 V/div |
| Fréquence minimale (-3 dB) | ≥ 10 Hz (couplage AC) |
| Temps de montée typique | ≤ 1,75 ns |
| Type de déclenchement | Front (Edge) |
| Modes de déclenchement | Auto, Normal, Single |
| Plage du niveau de déclenchement | ±4 divisions par rapport au centre de l’écran |
| Mesures automatiques | Période, fréquence, valeur moyenne, crête-à-crête, maximum, minimum, amplitude |
| Mesure par curseurs | ΔV, ΔT, ΔT & ΔV entre curseurs, curseurs automatiques |
| Interface de communication | USB Type-C, compatible SCPI |
| Multimètre numérique intégré | |
| Résolution | 4½ digits, jusqu’à 20 000 points |
| Fonctions de mesure | Tension, courant, résistance, capacité, test de diodes, continuité |
| Tension d’entrée maximale | AC 750 V, DC 1000 V |
| Courant d’entrée maximal | DC 10 A, AC 10 A |
| Test de diodes | 0 – 2 V |
| Plage et précision DC V | 200,00 mV (±0,3 % + 10 dig); 2,0000 V / 20,000 V / 200,00 V / 1000,0 V (±0,3 % + 5 dig) |
| Plage et précision AC V | 200,00 mV / 2,0000 V / 20,000 V / 200,00 V (±0,8 % + 10 dig); 750,00 V (±1 % + 10 dig) |
| Plage et précision DC A | 200,00 mA (±0,8 % + 10 dig); 10,000 A (±2,5 % + 10 dig) |
| Plage et précision AC A | 200,00 mA (±1 % + 10 dig); 10,000 A (±2,8 % + 10 dig) |
| Résistance | 200,00 Ω / 2,0000 kΩ / 20,000 kΩ / 200,00 kΩ / 2,0000 MΩ (±0,8 % + 10 dig); 20,000 MΩ (±1 % + 3 dig); 100,00 MΩ (±5 % + 10 dig) |
| Capacité | 20,000 nF / 200,00 nF / 2,0000 µF / 20,000 µF / 200,00 µF / 2,0000 mF (±3,0 % + 10 dig) |
| Bande de fréquence (mesures AC) | 40 Hz – 1000 Hz |
| Générateur de signal (intégré au HDS2202S) | |
| Formes d’onde et fréquence | Sinus : 0,1 Hz – 25 MHz Carré : 0,1 Hz – 5 MHz Rampe : 0,1 Hz – 1 MHz Impulsion : 0,1 Hz – 5 MHz Arbitraire : 0,1 Hz – 5 MHz |
| Fréquence d’échantillonnage | 125 MSa/s |
| Nombre de voies | 1 voie de sortie |
| Amplitude de sortie | 20 mVpp – 5 Vpp (haute impédance); 10 mVpp – 2,5 Vpp (charge 50 Ω) |
| Longueur de forme d’onde | 8 K points |
| Résolution verticale | 14 bits |
| Impédance de charge recommandée | 50 Ω |
| Alimentation, autonomie et accessoires | |
| Batterie | Batterie lithium 18650, consommation ≤ 3 W |
| Autonomie approximative | Jusqu’à 6 heures d’utilisation continue |
| Alimentation / charge | USB Type-C, compatible power bank |
| Accessoires inclus (selon fourniture) | Câble d’alimentation, sondes d’oscilloscope, guide de démarrage rapide, câble USB, cordons de multimètre, outil d’ajustement de sonde, housse souple, câble BNC vers pinces crocodile |
