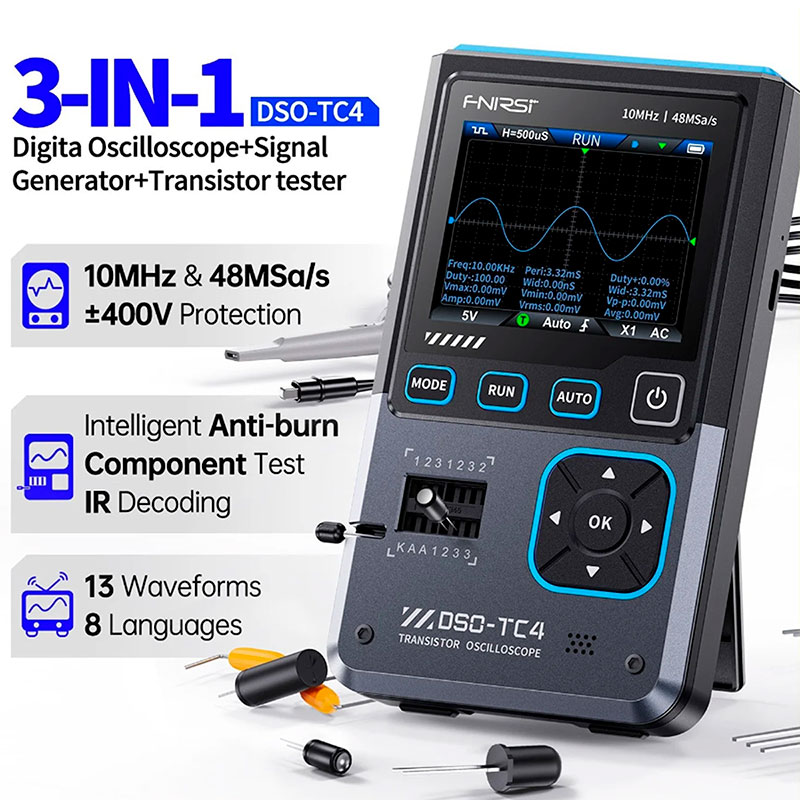

Le oscilloscope numérique FNIRSI DSO-TC4 est un instrument multifonction avancé conçu pour les techniciens en électronique, les professionnels de la maintenance, les laboratoires de R&D, les étudiants et les passionnés d’électronique. Cet appareil réunit dans un seul équipement un oscilloscope portable 10 MHz, un générateur de signaux et un testeur de transistors et de composants électroniques, offrant une solution complète pour la mesure, le diagnostic et le dépannage électronique.
Sa fonction d’oscilloscope numérique dispose d’une bande passante de 10 MHz et d’une fréquence d’échantillonnage en temps réel de 48 MSa/s, permettant l’analyse précise des signaux analogiques et numériques. Grâce à sa protection d’entrée jusqu’à ±400 V ainsi qu’à ses modes de déclenchement Auto, Normal et Single, il convient parfaitement aux travaux de maintenance électronique, d’analyse de circuits, de développement et de recherche de pannes.
L’appareil intègre également un puissant générateur de fonctions capable de produire 13 formes d’onde différentes avec une fréquence allant jusqu’à 50 kHz. Les paramètres de sortie tels que la fréquence, l’amplitude et le rapport cyclique sont entièrement réglables, ce qui en fait un outil idéal pour les essais électroniques, la simulation de signaux, le prototypage et les applications de laboratoire.

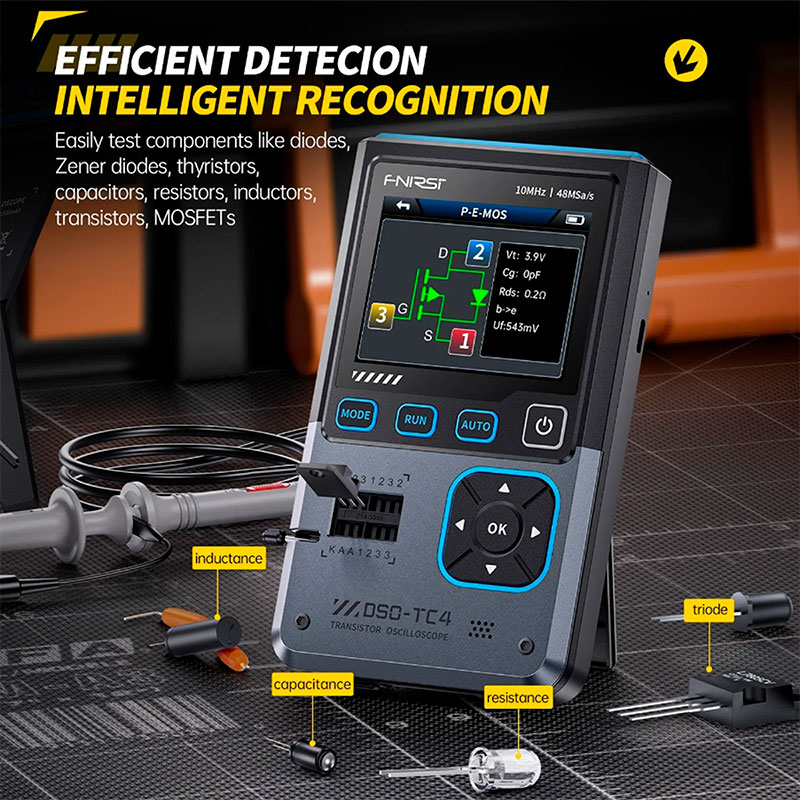

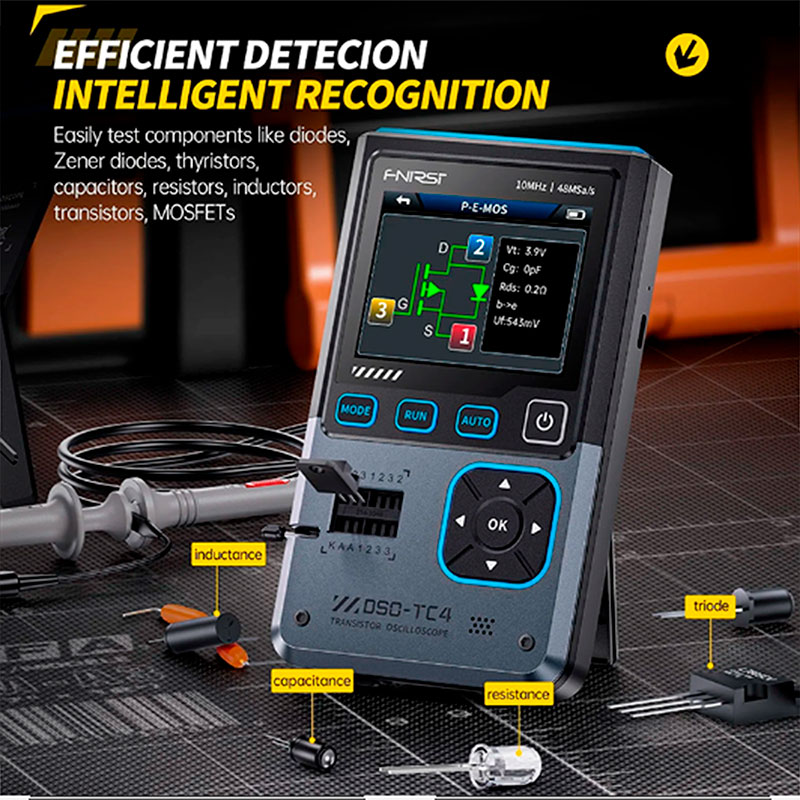

En tant que testeur de composants électroniques, le DSO-TC4 identifie automatiquement le type de composant ainsi que son brochage. Il permet d’analyser de nombreux composants tels que les transistors BJT, MOSFET, JFET, IGBT, SCR, TRIAC, diodes, diodes Zener, condensateurs, résistances et inductances. Cette fonction simplifie considérablement les opérations de contrôle, de maintenance et de réparation électronique.
Son écran TFT couleur de 2,8 pouces offre une visualisation claire et intuitive des formes d’onde, des mesures et des paramètres électriques. La batterie lithium rechargeable intégrée de 1500 mAh assure une excellente autonomie pour les interventions sur site et les utilisations mobiles.
Compact et léger, le FNIRSI DSO-TC4 constitue une solution idéale pour les utilisateurs recherchant un oscilloscope portable avec générateur de signaux et testeur de transistors, capable d’effectuer des mesures précises, d’identifier les composants électroniques et de générer des signaux de test au sein d’un seul appareil professionnel.
| Marque | FNIRSI |
| Modèle | DSO-TC4 |
| Écran | Écran TFT couleur de 2,8 pouces |
| Rétroéclairage | Luminosité réglable |
| Alimentation | USB Type-C (5V / 1A) |
| Batterie | Lithium 3,7V / 1500mAh |
| Langues | Chinois, Anglais, Allemand, Portugais, Japonais, Espagnol, Coréen et Russe |
| Dimensions | 90 x 142 x 27,5 mm |
| Poids | 186 g |
| Oscilloscope | |
| Fréquence d’échantillonnage en temps réel | 48 MSa/s |
| Bande passante analogique | 10 MHz |
| Impédance d’entrée | 1 MΩ |
| Mode de couplage | AC / DC |
| Plage de tension de mesure | Sonde 1:1 : 80 Vpp (+40V) / Sonde 10:1 : 800 Vpp (+400V) |
| Sensibilité verticale | 10 mV/div à 10 V/div (X1) |
| Décalage vertical | Réglable |
| Base de temps | 50 ns à 20 s |
| Modes de déclenchement | Auto, Normal et Single |
| Types de déclenchement | Front montant et front descendant |
| Niveau de déclenchement | Réglable |
| Gel de la forme d’onde | Oui (fonction HOLD) |
| Mesures automatiques | Max, Min, Moyenne, RMS, Vpp, Fréquence, Période et Rapport cyclique |
| Test de composants | |
| Transistors | hFE, Ube, Ic/Ie, Iceo, Ices et Uf |
| Diodes | Chute de tension directe < 5V, capacité de jonction et courant de fuite |
| Diodes Zener | 0,01 V à 32 V |
| JFET | Cg, Id et Uf |
| IGBT | Id sous Vgs et Uf |
| MOSFET | Vt, Cg, Rds et Uf |
| SCR unidirectionnel | Tension de déclenchement < 5V |
| SCR bidirectionnel | Courant de déclenchement < 6mA |
| Condensateurs | 25 pF à 100 mF, capacité et Vloss |
| Résistances | 0,01 Ω à 50 MΩ |
| Inductances | 10 μH à 1000 μH avec résistance DC |
| Compatibilité capteurs | DS18B20 et DHT11 |
| Générateur de signaux | |
| Formes d’onde | 13 types de sortie |
| Fréquence de sortie | 0 à 50 kHz |
| Rapport cyclique de l’onde carrée | 0 à 100 % |
| Amplitude de sortie | 0,1 V à 3,0 V |
