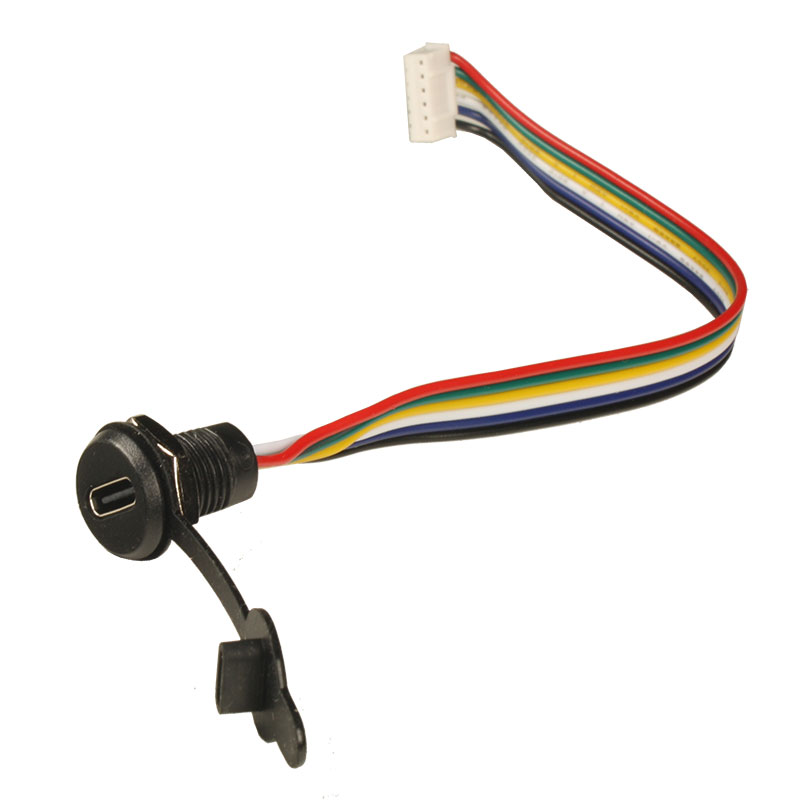

Le CTXA061 est un connecteur USB Type-C femelle pour montage sur panneau avec câble à 6 conducteurs. Il est destiné à l'intégration dans des équipements électroniques, panneaux de commande, boîtiers, châssis et appareils nécessitant une prise USB-C accessible depuis l'extérieur. Sa conception associe une embase filetée, une interface USB Type-C en façade et un faisceau de conducteurs à l'arrière pour le raccordement interne.
Le système de fixation repose sur un filetage M11 × 1,0. Le connecteur s'installe dans une ouverture usinée du panneau puis se fixe mécaniquement grâce à son corps fileté. Le plan indique notamment un diamètre extérieur frontal d'environ 13,20 mm ainsi qu'une cote de 11,30 mm au niveau de la zone de montage. Cette architecture est intéressante lorsqu'une prise USB-C doit être déportée sur la façade d'un appareil sans être directement montée sur le circuit imprimé principal.
La face accessible à l'utilisateur comporte un port USB Type-C femelle au format réversible. Le câblage reste quant à lui à l'intérieur du boîtier. Ce type de connecteur peut ainsi être intégré dans des équipements électroniques, systèmes d'instrumentation, dispositifs de commande, équipements industriels ou réalisations OEM nécessitant une interface USB-C en façade.

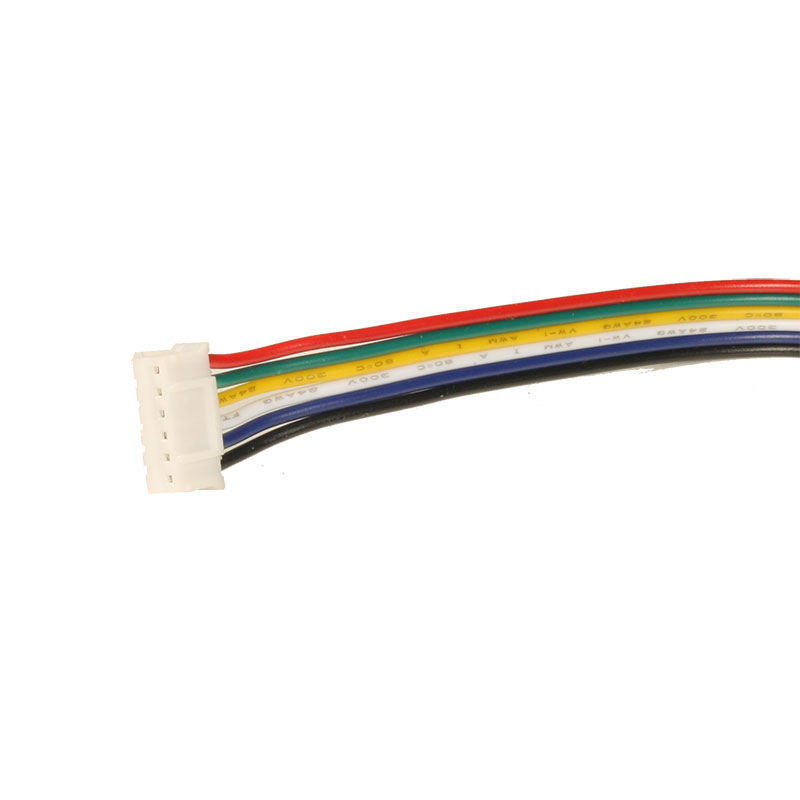

La sortie arrière du modèle présenté comprend 6 conducteurs. Le dessin technique précise que la configuration du câble peut être adaptée aux exigences du client et mentionne des possibilités à 2, 4, 5 ou 6 conducteurs. La référence P6 correspond à la variante six conducteurs. L'affectation électrique des fils doit être vérifiée en fonction du schéma de l'équipement et de la documentation de raccordement utilisée pour l'intégration.
Les caractéristiques électriques indiquent une valeur nominale de 30 V / 3 A. La résistance de contact est spécifiée à ≤ 0,03 Ω. La résistance d'isolement atteint au minimum 100 MΩ sous 250 V DC et la tension de tenue annoncée est de 500 V AC. Ces données permettent de vérifier l'adéquation du composant avec les contraintes électriques du système concerné.
Le fabricant annonce également une endurance de 10 000 cycles. La force d'insertion et d'extraction est comprise entre 5 et 20 N. Ces caractéristiques sont adaptées aux équipements dont la prise USB-C doit supporter des branchements et débranchements réguliers dans les conditions d'utilisation prévues.
Ce connecteur USB-C femelle à montage sur panneau peut répondre aux besoins des fabricants d'équipements, intégrateurs, bureaux d'études et professionnels de l'électronique souhaitant ajouter une prise USB Type-C sur un boîtier. Par rapport au simple passage d'un câble à travers une paroi, le montage fileté fournit un emplacement mécanique clairement défini et facilite une intégration propre de l'interface en façade.
Avant l'intégration, il convient de vérifier les dimensions d'usinage, l'espace disponible derrière le panneau, l'affectation des six conducteurs et les contraintes électriques du système. Le document technique ne précise ni la norme de transmission USB prise en charge, ni le débit de données, ni la compatibilité USB Power Delivery, ni un indice de protection IP. Ces fonctions ne doivent donc pas être déduites du seul format physique USB Type-C.
| Type de produit | Connecteur USB Type-C femelle pour montage sur panneau avec câble |
| Interface frontale | USB Type-C femelle |
| Montage | Sur panneau, corps fileté |
| Filetage | M11 × 1,0 |
| Nombre de conducteurs | 6 |
| Configurations de câble indiquées | 2 / 4 / 5 / 6 conducteurs selon les exigences du client |
| Tension nominale | 30 V |
| Courant nominal | 3 A |
| Résistance de contact | ≤ 0,03 Ω |
| Résistance d'isolement | ≥ 100 MΩ (DC 250 V) |
| Tension de tenue | 500 V AC |
| Force d'insertion et d'extraction | 5-20 N |
| Endurance | 10 000 cycles |
| Diamètre extérieur frontal indiqué | Ø13,20 mm |
| Diamètre indiqué dans la zone de montage | Ø11,30 mm |
| Longueur indiquée du corps | 16,50 mm |
| Longueur filetée indiquée | 14,50 mm |
| Unité du plan | mm |
