Le collecteur tournant SRC-22-12A, également appelé slip ring, bague collectrice rotative ou joint tournant électrique, est conçu pour assurer la transmission continue d'énergie et de signaux électriques entre des éléments fixes et rotatifs. Grâce à son diamètre extérieur de 22 mm et à sa conception compacte, il constitue une solution idéale pour les systèmes nécessitant une connexion électrique fiable pendant la rotation.
Cette bague collectrice à 12 voies permet de transmettre jusqu'à 2 A par circuit, offrant une solution efficace pour les applications d'automatisation, de contrôle industriel, d'instrumentation et d'équipements électromécaniques. La technologie de contacts or sur or garantit une excellente stabilité électrique, une faible résistance de contact et une longue durée de vie.
Sa structure interne de haute précision, fabriquée à l'aide de procédés avancés de traitement de surface, assure une rotation fluide, un fonctionnement stable et un niveau de bruit électrique très faible. La conception de la piste conductrice avec rainure en V à 90° réduit l'usure mécanique, limite le couple de rotation et améliore la fiabilité à long terme.
Les fils du rotor et du stator sont repérés par couleurs afin de simplifier l'installation et le câblage. De plus, sa technologie avancée de balais en fibres et sa structure intégrée permettent la transmission simultanée de puissance et de signaux, tout en restant compatibles avec de nombreux protocoles de communication et bus de données.
La bague collectrice 12 circuits SRC-22-12A est largement utilisée dans les robots industriels, les tables rotatives, les systèmes de vidéosurveillance CCTV, les équipements médicaux, les plateformes motorisées, les antennes radar, les appareils de test électrique, les systèmes de manutention industrielle, les équipements d'exposition rotatifs et les petites éoliennes.

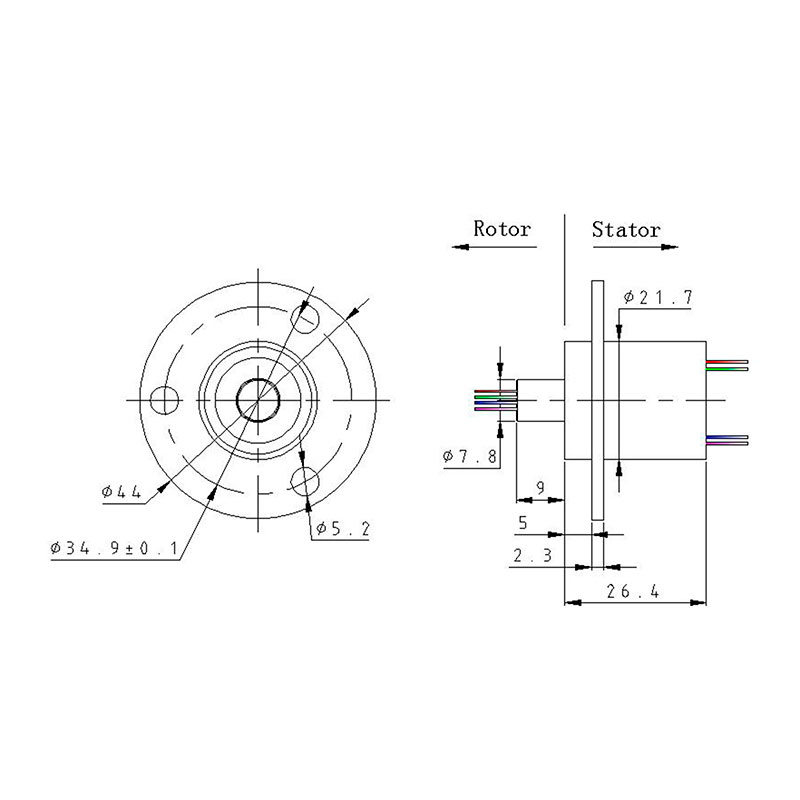

| Modèle | SRC-22-12A |
| Nombre de circuits | 12 voies |
| Vitesse maximale | 250 tr/min |
| Courant nominal | 2 A par voie |
| Tension nominale | 220 V |
| Indice de protection | IP54 |
| Matériau des contacts | Métal noble (or sur or) |
| Résistance d'isolation | 500 MΩ @ 500 VDC |
| Bruit électrique | 10 mΩ @ 6 VDC, 50 mA, 5 tr/min |
| Couple | 0,01 N·m |
| Durée de vie | Plus de 5 millions de rotations |
| Type de roulement | Roulement à billes haute précision |
| Température de fonctionnement | -40 °C à +80 °C |
| Humidité relative | 60 % |
| Matériau du boîtier | Matériau technique d'ingénierie |
| Type de câble | AWG#28, câble Téflon UL |
| Longueur des conducteurs | 250 mm |
| Diamètre intérieur | 0 mm |
| Diamètre extérieur | 22 mm |
| Longueur du corps | 26,4 mm |
| Résistance aux vibrations | MIL-STD-810E |
| Certification environnementale | RoHS |
| Certification CE | Oui |
