Le collecteur tournant SRC-22-06A, également appelé slip ring, bague collectrice rotative ou joint tournant électrique, est conçu pour assurer la transmission continue d'énergie et de signaux électriques entre des éléments fixes et rotatifs. Grâce à son diamètre extérieur de 22 mm et à sa conception compacte, il constitue une solution fiable pour les applications nécessitant une connexion électrique permanente pendant la rotation.
Cette bague collectrice à 6 voies offre une capacité de 2 A par circuit, permettant la transmission stable de puissance et de signaux dans les systèmes industriels, commerciaux et d'automatisation. La technologie de contacts or sur or garantit une excellente conductivité électrique, une faible résistance de contact et une longue durée de vie, même dans les applications à fonctionnement continu.
Sa structure interne de haute précision, fabriquée à l'aide de procédés avancés de traitement de surface, assure un fonctionnement fluide, stable et un niveau de bruit électrique extrêmement faible. La conception de la piste conductrice avec rainure en V à 90° réduit l'usure mécanique, limite le couple de rotation et améliore la fiabilité à long terme.
Les fils du rotor et du stator sont repérés par couleurs afin de simplifier l'installation et le câblage. De plus, sa structure intégrée et sa technologie avancée de balais en fibres permettent la transmission simultanée de puissance et de signaux tout en restant compatibles avec différents protocoles de communication et bus de données.
La bague collectrice 6 circuits SRC-22-06A est largement utilisée dans les robots industriels, les tables rotatives, les systèmes de vidéosurveillance CCTV, les équipements médicaux, les antennes radar, les plateformes motorisées, les appareils de test électrique, les systèmes de manutention industrielle, les équipements d'exposition rotatifs ainsi que les petites éoliennes. Son excellente combinaison entre compacité, capacité de transmission et fiabilité mécanique en fait une solution idéale pour les applications d'automatisation, de contrôle du mouvement et d'instrumentation.
Si vous recherchez une bague collectrice compacte à 6 canaux, un joint tournant pour la transmission de puissance et de signaux ou un slip ring 2A par circuit pour des applications industrielles, le SRC-22-06A offre une combinaison optimale de performances, de durabilité et de fiabilité.
| Modèle | SRC-22-06A |
| Nombre de circuits | 6 voies |
| Vitesse maximale | 250 tr/min |
| Courant nominal | 2 A par voie |
| Tension nominale | 220 V |
| Indice de protection | IP54 |
| Matériau des contacts | Métal noble (or sur or) |
| Résistance d'isolation | 500 MΩ @ 500 VDC |
| Bruit électrique | 10 mΩ @ 6 VDC, 50 mA, 5 tr/min |
| Couple | 0,01 N·m |
| Durée de vie | Plus de 5 millions de rotations |
| Type de roulement | Roulement à billes haute précision |
| Température de fonctionnement | -40 °C à +80 °C |
| Humidité relative | 60 % |
| Matériau du boîtier | Matériau technique d'ingénierie |
| Type de câble | AWG#28, câble Téflon UL |
| Longueur des conducteurs | 250 mm |
| Diamètre intérieur | 0 mm |

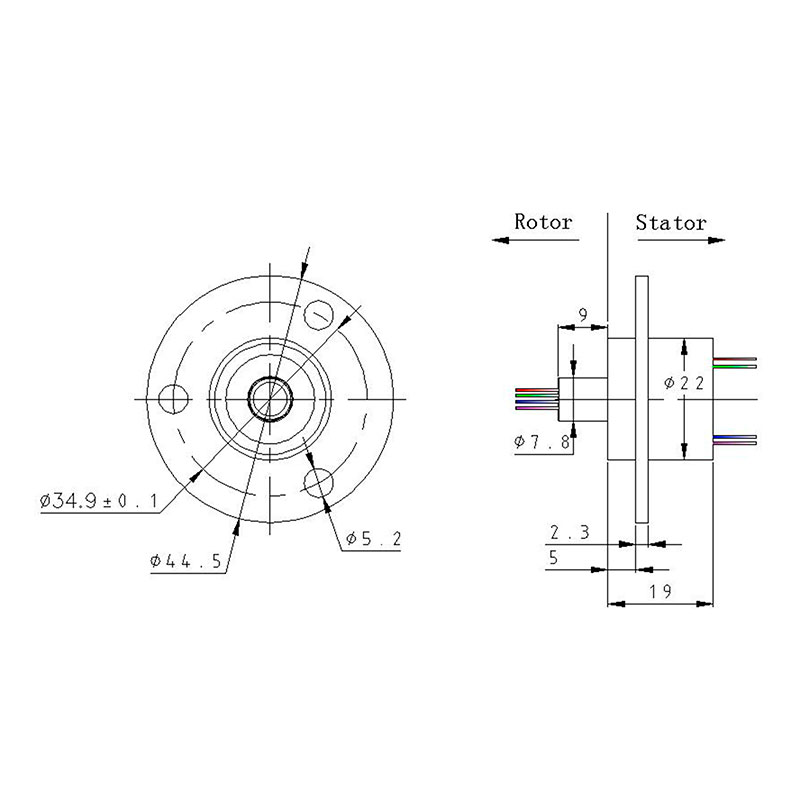

| Diamètre extérieur | 22 mm |
| Longueur du corps | 19 mm |
| Résistance aux vibrations | MIL-STD-810E |
| Certification environnementale | RoHS |
| Certification CE | Oui |
