Le collecteur tournant SRM-12-12A, également appelé slip ring, bague collectrice rotative ou joint tournant électrique, est conçu pour assurer la transmission continue de puissance et de signaux électriques entre des éléments fixes et rotatifs. Avec un diamètre extérieur de seulement 12,5 mm, il constitue une solution idéale pour les équipements compacts nécessitant une connexion électrique fiable en rotation.
Cette bague collectrice à 12 voies intègre une technologie de contacts or sur or, garantissant une excellente stabilité électrique, une faible résistance de contact et une longue durée de vie. Sa structure interne de haute précision, développée à l'aide de procédés avancés de traitement de surface, assure un fonctionnement fluide, stable et un niveau de bruit électrique particulièrement faible.
La conception de la piste conductrice avec rainure en V à 90° permet une rotation régulière avec un couple réduit, limitant l'usure mécanique et améliorant la fiabilité globale du système. Ce modèle prend en charge la transmission simultanée de puissance et de signaux et reste compatible avec de nombreux protocoles de communication et bus de données utilisés dans les applications industrielles et commerciales.
Les fils du rotor et du stator sont repérés par couleurs afin de simplifier le câblage et l'installation. Grâce à sa structure compacte et à sa technologie avancée de balais en fibres, ce dispositif constitue une solution performante pour les applications nécessitant une transmission électrique rotative fiable et durable.
Cette bague collectrice miniature à 12 circuits est largement utilisée dans les robots industriels, les tables rotatives, les systèmes de vidéosurveillance CCTV, les équipements médicaux, les plateformes motorisées, les antennes radar, les appareils de test électrique, les systèmes d'automatisation industrielle, les équipements de manutention, les dispositifs d'exposition rotatifs ainsi que les petites éoliennes. Ses dimensions réduites et sa grande fiabilité en font une solution idéale pour les applications de contrôle de mouvement, d'instrumentation et d'automatisation.
Si vous recherchez une bague collectrice compacte à 12 canaux, un joint tournant pour la transmission de signaux et de puissance ou un slip ring miniature pour l'automatisation industrielle, le SRM-12-12A offre un excellent compromis entre compacité, performances électriques et longévité.
| Modèle | SRM-12-12A |
| Nombre de circuits | 12 voies |
| Vitesse maximale | 250 tr/min |
| Courant nominal | 1,5 A par voie |
| Tension nominale | 220 V |
| Indice de protection | IP54 |
| Matériau des contacts | Métal noble (or sur or) |
| Résistance d'isolation | 500 MΩ @ 500 VDC |
| Bruit électrique | 10 mΩ @ 6 VDC, 50 mA, 5 tr/min |
| Couple | 0,01 N·m |
| Durée de vie | Plus de 5 millions de rotations |
| Type de roulement | Roulement à billes haute précision |
| Température de fonctionnement | -40 °C à +80 °C |
| Humidité relative | 60 % |
| Matériau du boîtier | Matériau technique d'ingénierie |
| Type de câble | AWG#30, câble Téflon UL |
| Longueur des conducteurs | 250 mm |
| Diamètre intérieur | 0 mm |

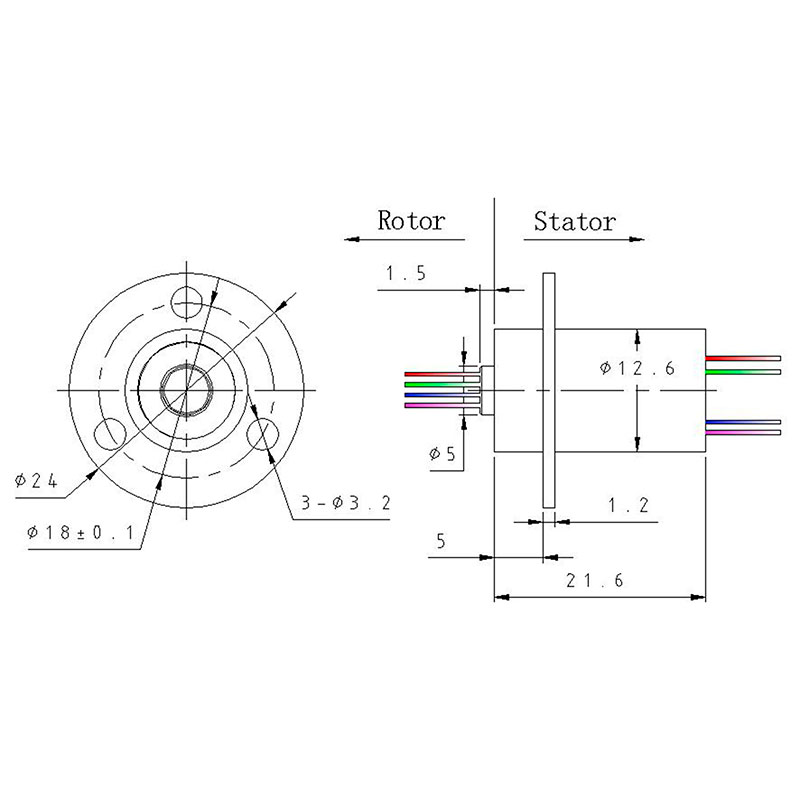

| Diamètre extérieur | 12,5 mm |
| Longueur du corps | 21,6 mm |
| Résistance aux vibrations | MIL-STD-810E |
| Certification environnementale | RoHS |
| Certification CE | Oui |
