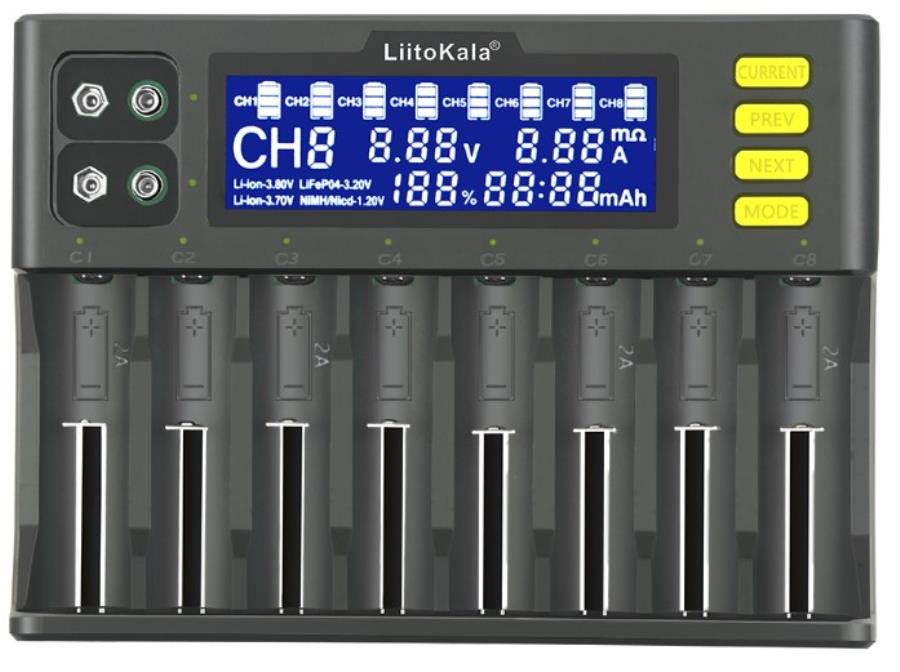

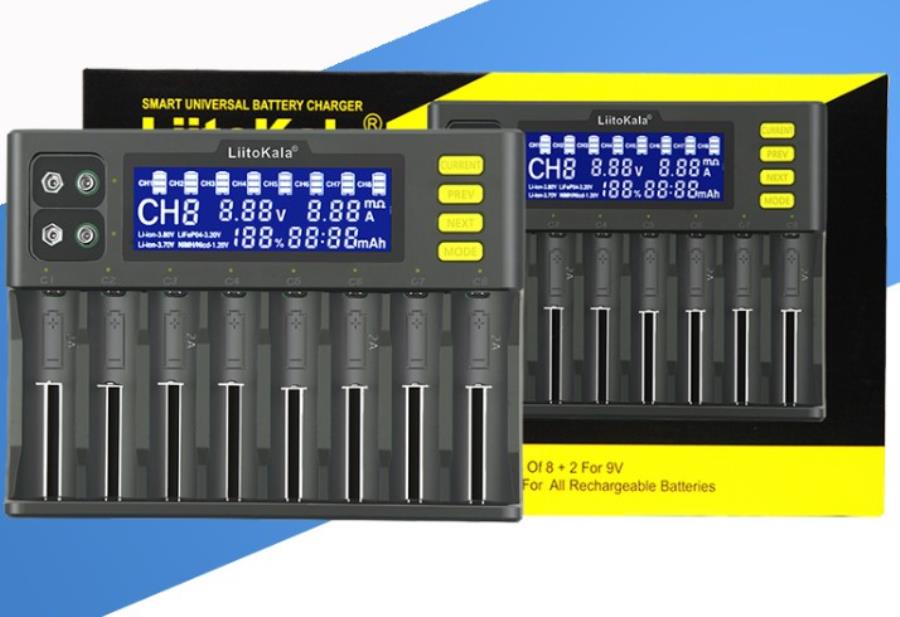

Ce chargeur de batterie multiformat intelligent dispose de 8 emplacements gérés par un microprocesseur et permet une configuration indépendante de chaque emplacement.
Vous permet de charger rapidement plusieurs canaux de courant de 2 ampères simultanément, ainsi que comme les piles nickel-hydrogène 9 V.
Le courant de charge a 5 niveaux :
- 0,30 A
- 0,50 A
- 0,70 A
- 1,00 A
- 2,00 A
Courant de charge
- Une fois les batteries lithium-ion (3,70 V/3,80 V) et lithium fer phosphate (3,20 V) connectées, le système règle automatiquement le courant en fonction de la résistance interne détectée de la batterie. Pour modifier le courant de charge, maintenez la touche CURRENT enfoncée. Lorsque la valeur actuelle clignote, appuyez à nouveau brièvement sur la touche CURRENT pour sélectionner le courant de charge (0,30 A / 0,50 A / 0,70 A / 1,00 A / 2,00 A). Le courant de charge maximal peut être de 2,00 A dans les emplacements 1, 3, 6 et 8, et de 1,00 A dans les emplacements 2, 4, 5 et 7. Le courant de charge total entre les emplacements 1 - 2, 3 - 4, 5 - 6 et 7 - 8 ne doit pas dépasser 2A, c'est-à-dire que lorsqu'un emplacement est chargé avec un courant de 2A et que la batterie est placée dans l'autre emplacement pour la charge, ce courant de 2A sera réduit à 1 A pour la charge.
- Le courant de charge des batteries nickel-hydrogène/nickel-cadmium (1,20 V) est fixé à 0,50 A et ne peut pas être modifié.
- Les batteries rechargeables nickel-hydrogène (9,0 V) doivent être chargées à des endroits spécifiques et peuvent charger deux batteries simultanément, chacune avec un courant de charge d'environ 85 mA.
Indicateurs sur l'écran LCD
- CH : Symbole de batterie/canal
- A : Type de batterie/courant de charge
- V : Tension de la batterie V
- h : Temps de chargement
- mAh : Capacité de charge mAh
- % mΩ : Pourcentage et résistance interne de la batterie
- Null : état de veille
- Erreur : lorsque l'emplacement est court-circuit ou la batterie est inversé
- 100 % : la batterie est complètement chargée et le symbole de la batterie apparaît. sans cligner des yeux.
- LED bicolore rouge et verte.
- Le voyant rouge s'allume pendant la charge
- Voyant vert en mode veille et charge arrêtée
- Si une anomalie est détectée dans la batterie ou dans le logement (court-circuit, connexion inversée, etc.), le voyant rouge clignote. alternativement pour avertir.
Tension de charge
Le système peut identifier automatiquement les batteries au lithium 3,70 V et les batteries NiMH/NiCd (1,20 V).
Pour la sélection manuelle, appuyez sur la touche MODE et sélectionnez manuellement 3,20 V pour la batterie au lithium fer phosphate, et comme 3,80 V dans la batterie au lithium (IMR).
La batterie NiMH (9,0 V) ne s'affiche pas données sur l'écran pendant la charge.
Avec la fonction de tension 0V activée, il ne peut pas charger de 1,65 à 2,20V mais il s'activera un courant d'entretien.
Mode de charge
Courant et tension constants.
Sécurité
Il dispose de plusieurs fonctions de protection de sécurité telles que la surcharge, la décharge excessive, le court-circuit, la connexion inversée, etc., et peut identifier intelligemment et automatiquement les batteries défectueuses.
Boutons et affichage
Boutons ou touches
- Bouton MODE : Ce bouton est le bouton de sélection du type de batterie ; Dans les 9 secondes suivant la mise sous tension de la batterie, cliquez sur le bouton MODE pour sélectionner le type de batterie en charge (Li ion 3,70 V, Li ion 3,80 V, LiFePO4-3,20 V), mais d'autres types ne peuvent pas être sélectionnés lors de la charge de batteries nickel-hydrogène/nickel-cadmium (Ni MH/Nicd 1,20 V) ; Pendant le processus de charge, maintenez la touche MODE enfoncée pour resélectionner le type de batterie en charge, mais les données de charge précédentes ne seront pas enregistrées.
- Bouton SUIVANT (Canal suivant) : Ce bouton est un bouton d'interrogation pour les emplacements 1 à 8. Chaque fois que ce bouton est cliqué, le canal affiche les données de chargement du canal bas au canal haut (adresse CH1CH8) ; Appuyez sur ce bouton et maintenez-le enfoncé pour maintenir l'écran d'affichage dans un état de lumière constante, puis appuyez longuement à nouveau pour libérer la lumière constante. Bouton PREV (Chaîne précédente) : Ce bouton permet de consulter les chaînes 8 à 1. Chaque pression sur ce bouton affiche les données de chargement, du canal le plus élevé au canal le plus bas (adresse CH8CH1). Appuyez sur ce bouton et maintenez-le enfoncé pour maintenir l'écran allumé, puis appuyez à nouveau dessus pour l'éteindre.
- Bouton de courant : Ce bouton sélectionne le courant de charge. Le système ajuste automatiquement le courant en fonction de la résistance interne de la batterie, qui reste inchangée pendant 9 secondes après la mise sous tension et l'insertion dans la batterie. Si vous souhaitez modifier le courant de charge d'un canal, appuyez d'abord sur le bouton SUIVANT ou PRÉCÉDENT pour l'afficher. Appuyez ensuite sur le bouton d'alimentation et maintenez-le enfoncé. Lorsque la valeur actuelle clignote, appuyez et maintenez enfoncé pour modifier le courant de charge de ce canal. Si vous souhaitez que le courant de charge de tous les canaux de batterie installés soit le même, vous pouvez l'ajuster en maintenant enfoncée et en appuyant brièvement sur la touche « Courant » pendant que le type de batterie clignote. À ce stade, les valeurs actuelles pour tous les canaux sont les mêmes.
Affichage
- Après avoir connecté le chargeur à l'alimentation électrique, l'écran LCD affichera complètement pendant environ 3 secondes, puis il n'affichera que "Nul". En même temps, le voyant correspondant au canal s'allumera. d'abord rouge, puis vert et enfin il s'éteindra. Lorsque « Null » s'affiche, le voyant vert reste allumé. sur; en attente. Le voyant du canal de charge 9 V sera toujours allumé. vert, en attente de chargement.
- Lorsqu'une batterie est détectée, l'écran LCD affiche Symbole de batterie/canal CH et type de batterie de canal (Li ion 3,70 V, Li ion 3,80 V, LiFePO4-3,20 V, Ni MH/Nicd-1,20 V)/courant de charge A/tension de la batterie V/temps de charge h/capacité mAh et pourcentage %/résistance interne de la batterie mΩ, etc. Après avoir sélectionné le type de batterie de charge (par exemple 3,20 V/3,80 V ou par défaut) et le courant de charge, arrêtez l'opération et le type de batterie clignotera. 7 fois. Après environ 9 secondes, la batterie sera officiellement inculpé. À ce stade, le symbole de la batterie se déplacera vers le haut indiquant que la charge est en cours, et le voyant du canal correspondant s'allumera rouge;
- Pendant le processus de charge, vous pouvez cliquer sur le bouton SUIVANT ou PRÉCÉDENT pour vérifier les paramètres de la batterie de chaque emplacement ; Lorsque l'écran LCD est atténué, cliquer sur n'importe quel bouton l'allumera l'écran; Appuyez et maintenez enfoncée la touche SUIVANT ou PRÉCÉDENT pour maintenir l’écran LCD dans un état d’affichage constant ; Une fois la charge terminée, le symbole de la batterie reste plein et affiche 100 %. Les paramètres de charge sont enregistrés et le voyant reste vert.
- Lorsque des conditions anormales (court-circuit/connexion inversée, etc.) sont détectées dans la batterie ou le canal, l'écran affiche le canal de batterie correspondant CH, Err, tous les symboles de batterie et les symboles de batterie du canal correspondant clignotent complètement, et le voyant correspondant s'allume rouge pour alerter ; Lorsque le canal de charge 9 V détecte une anomalie dans la batterie ou le canal (court-circuit/connexion inversée, etc.), l'affichage à l'écran
