Circuitos impressos

Na electrónica, uma placa de circuito impresso ou PCB (placa de circuito impresso) é uma superfície composta de caminhos, pontos, trilhos ou barramentos de material condutor laminado em um não condutor base.

O circuito impresso é utilizado para conectar eletricamente através das pistas condutoras, e suportar mecanicamente, por meio da base, um conjunto de componentes electrónicos. As trilhas são geralmente feitas de cobre ou cobre estanhado, enquanto a base é geralmente feita de resinas de fibra de vidro, resinas fenólicas, alumínio, cerâmica, etc.

Em produções de baixo custo e / ou alto consumo, são utilizados materiais como FR2 ou FR3, enquanto para circuitos profissionais geralmente se utiliza fibra de vidro, mais conhecida comercialmente como FR4 (retardador de chama 4).

Resina fenólica e papel duro são os materiais que produzem o FR2. O papel fenólico rígido é um material barato que era usado anteriormente na produção de alto volume de placas de circuito impresso. Mas a resina fenólica não é mais usada devido às suas deficiências qualitativas. A resina fenólica é conhecida por emitir pequenas quantidades de formaldeído e fenol. Isso representa um risco considerável para a saúde. Por outro lado, resina epóxi e papel duro são os materiais que compõem o FR3. Resina epóxi e papel duro são materiais baratos ideais para fabricantes de PCB que operam com um orçamento limitado.

A fibra de vidro ou FR4 é um material duro e requer ferramentas de carboneto para usinagem de produção de tungstênio, uma vez que as fibras de vidro com as quais essas placas são compostas são O produto abrasivo e as brocas usuais usadas para metal não duram muito.

Em circuitos para altas frequências, se a aplicação exigir, materiais cerâmicos como Rogers ou PTFE (por exemplo, Teflon da Dupont) são usados.

Existem também circuitos flexíveis feitos de celulóide ou algum material semelhante e são frequentemente utilizados em teclados, em barramentos de comunicação entre placas, etc. Quando é necessário dissipar muito calor em um circuito impresso, por exemplo cobre ou alumínio é usado como substrato e ao qual um circuito flexível é colado de um lado, já que um dissipador de calor está alojado do outro. Este tipo é freqüentemente usado, por exemplo, em iluminação LED.

Geralmente, em nossa seção você encontrará apenas circuitos impressos feitos de FR4 ou material de fibra de vidro. O mais comercial tem uma espessura de 1,6 mm e que possui uma ou duas camadas de cobre de 35 µm anexadas. Dando origem a placas que chamamos de 1 face ou 2 faces. Chamamos esse tipo de placa de virgem e eles vêm em tamanhos diferentes.

Para fazer um circuito impresso ou PCB podemos usar diferentes técnicas. Os dois mais comuns no nível amador são: pintar com um marcador indelével o circuito de uma dessas placas virgens e posteriormente atacar o excesso de cobre com um composto químico que elimina a parte não pintada ou usando uma placa fotossensibilizada, que não é mais que um placa virgem à qual aderiu uma emulsão fotossensível e através de um processo fotográfico pintamos o nosso desenho sobre a emulsão, depois o revelamos e depois o atacamos como placas virgens.

Se quisermos fazer um protótipo, existem outros tipos de placas já perfuradas que possuem nós ou ilhas e / ou trilhos de cobre.

Juntando os diferentes componentes com cabos ou soldando, podemos fazer nosso circuito electrónico com esta técnica de fiação e soldagem, mas também podemos usar essas placas usando a técnica de wire-wrap que evita ter que usar o ferro de solda na fiação do componente.

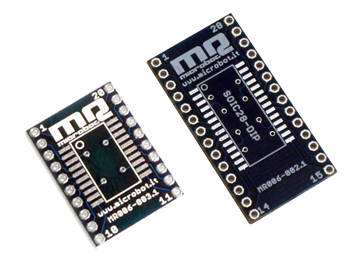

Nesta seção você encontrará placas em branco, placas fotossensibilizadas, elementos químicos e outros produtos relacionados para a elaboração de seu PCB, bem como placas de prototipagem, espaçadores de circuito impresso e guias, como adaptadores de circuito impresso para circuitos integrados
