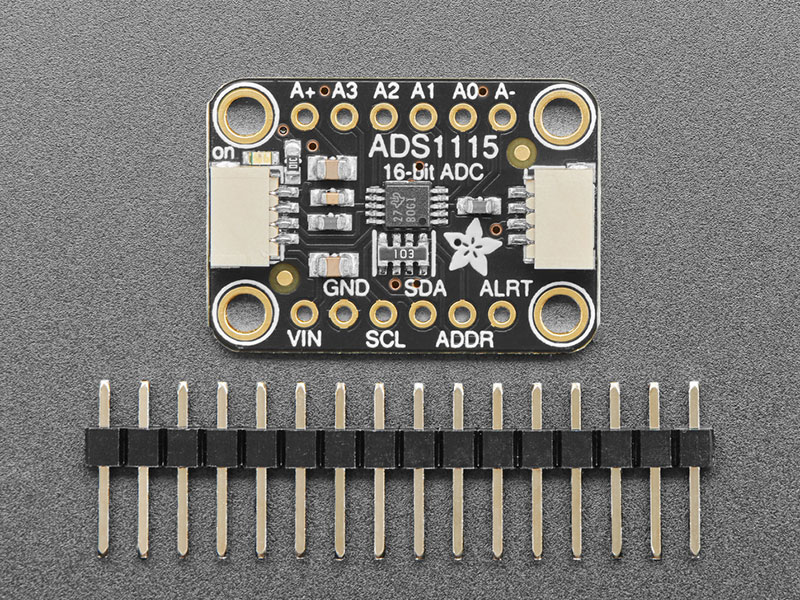

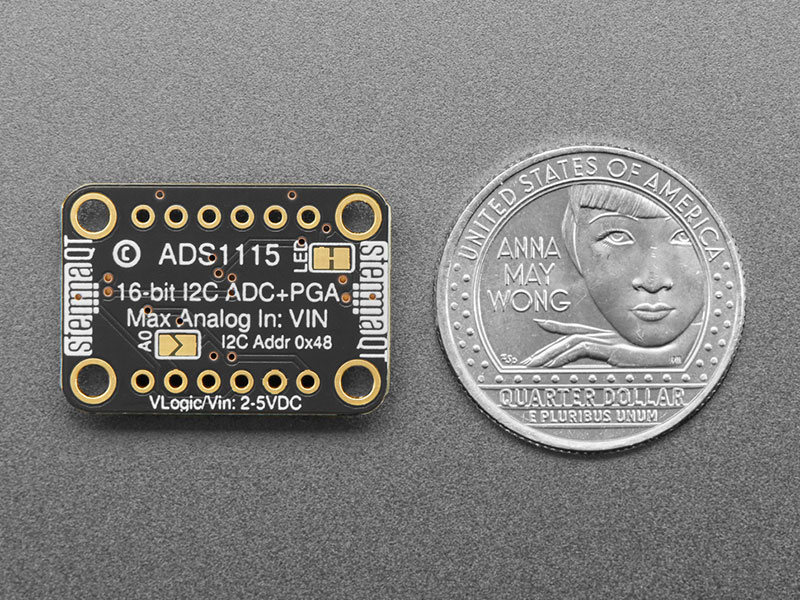

O ADS1115 é um conversor analógico-digital (ADC) de alta precisão com 16 bits de resolução, equipado com um amplificador de ganho programável (PGA). Permite medições em 4 canais de entrada única ou 2 canais diferenciais, com uma taxa de amostragem até 860 amostras por segundo (SPS). Funciona com uma alimentação entre 2 V e 5,5 V, sendo compatível com sistemas de 3,3 V e 5 V, ideal para projetos com Arduino, Raspberry Pi ou STM32. A comunicação é feita através de uma interface I²C, com 4 endereços selecionáveis, permitindo a ligação de múltiplos ADCs no mesmo barramento. A placa inclui filtros de ferrite para redução de ruído, ligação STEMMA QT / Qwiic para conexões sem solda, e é fornecida com exemplos de código para CircuitPython, Arduino e Python.
| Parâmetro | Valor |
|---|---|
| Chip | ADS1115 |
| Resolução | 16 bits |
| Canais | 4 entradas simples / 2 diferenciais |
| Taxa de amostragem | 8 SPS a 860 SPS |
| Ganho programável (PGA) | x1 / x2 / x4 / x8 / x16 |
| Tensão de alimentação (VDD) | 2.0 – 5.5 V |
| Consumo em modo contínuo | ≈ 150 μA |
| Modo single-shot | Auto-desligamento após leitura |
| Interface | I²C, endereços de 0x48 a 0x4B (seleção por jumper) |
| Comparador programável | Sim |
| Oscilador interno | Sim |
| Dimensões | 25,4 × 17,8 × 4,6 mm |
| Peso | 1,8 g |
| Conector | STEMMA QT / Qwiic |
| Acessórios incluídos | PCB, pinos header 0.1", ferrites, exemplos de código e guia |
