Modos de osciloscópio, multímetro, analisador, gravador e consulta de arquivos salvos diretamente no osciloscópio.
Segurança: canais verdadeiramente isolados entre si e da terra, 6 V / CAT III e Probix

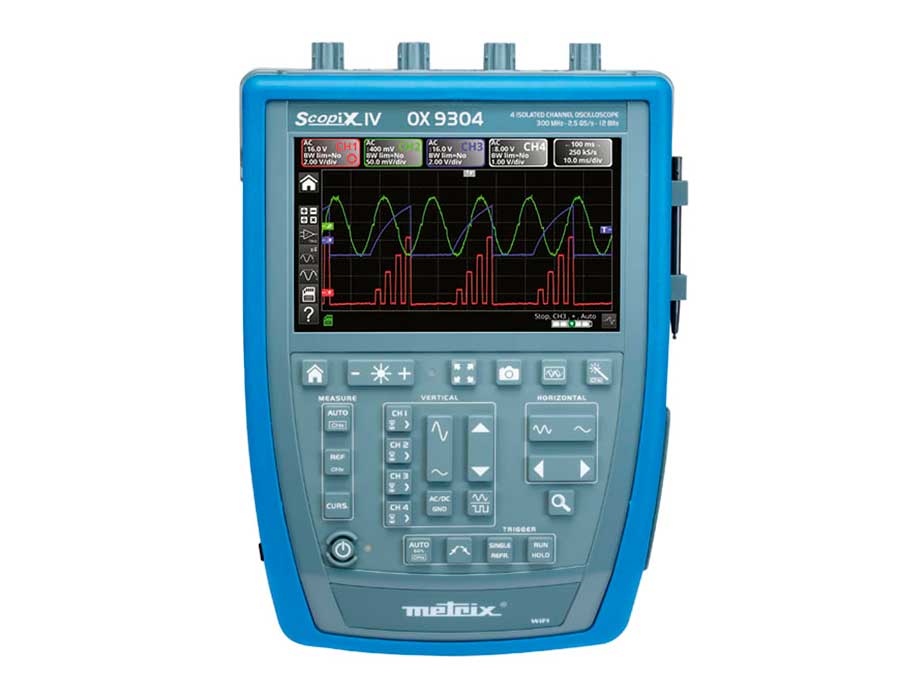

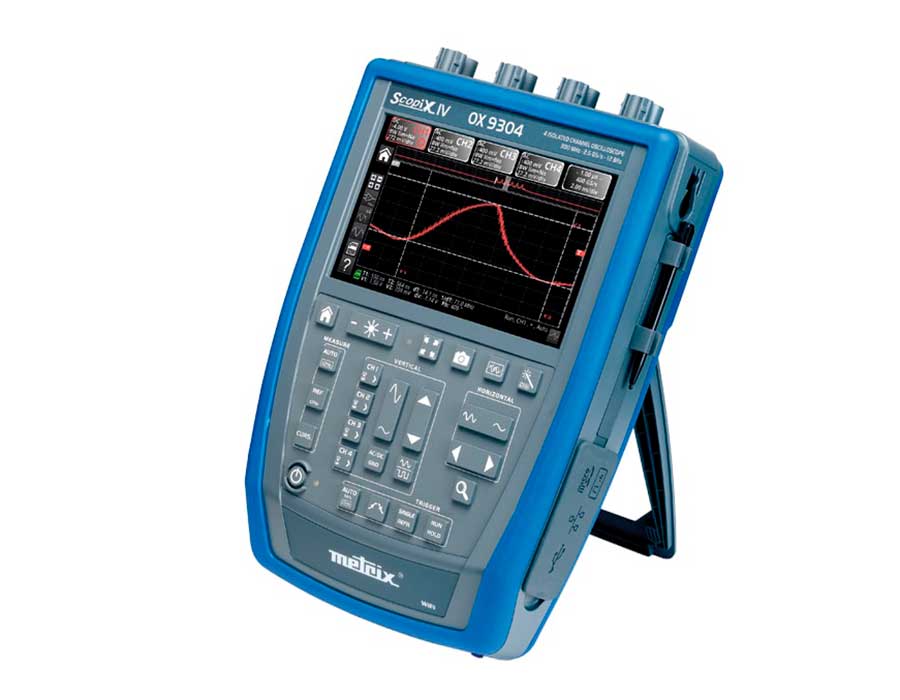

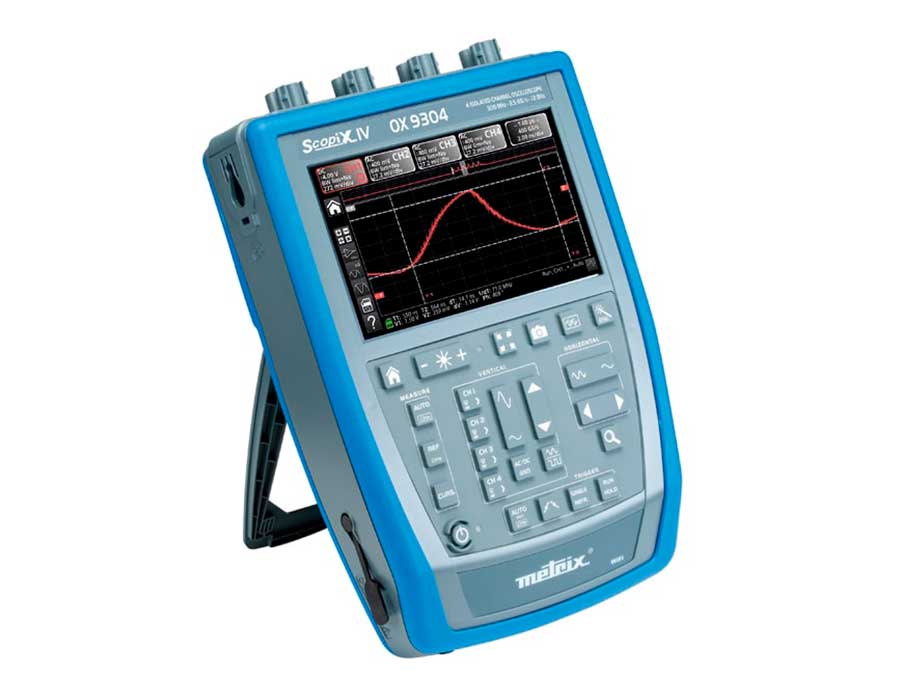

O OX9304 é um osciloscópio digital portátil SCOPIX IV "geração de tablet ícone", autônomo, com 4 canais de 600 V totalmente isolados em largura de banda de 300 MHz. Possui uma profundidade de memória de 100 kpoints por canal, o que aumenta significativamente as durações de gravação.
Ergonomia
Com o seu ecrã táctil a cores WVGA TFT de 7” retroiluminado sobre fundo preto para melhorar a leitura, menus disponíveis em mais de 13 idiomas, associados ao design do teclado e da caixa, o SCOPIX IV oferece um ótimo conforto de uso.
Modos e funções
Dotado de funções inéditas, como toda a linha SCOPIX IV, o osciloscópio digital OX9304 4 canais / 300 MHz, um “multi-instrumento” de dimensões reduzidas, possui recursos valiosos para sua Conversor de 12 bits com resolução vertical de 0,025%.
Além de suas funções avançadas de ativação (largura de pulso, contagem, atraso), SCOPIX IV oferece 20 medições automáticas por canal associadas aos cursores para uma análise completa.
Este osciloscópio consiste de funções "MATH" padrão e mais evoluídas que permitem definir, para cada um dos traços, uma função matemática, bem como uma escala vertical com definição da unidade física real.
Graças à função FFT simultânea em tempo real da forma de onda , associados à análise qualitativa de harmônicos, à distorção de um sinal, à resposta ao impulso, à busca de uma fonte de ruído em circuitos lógicos levam a diagnósticos eficazes e precisos.
O multim Medidor digital TRMS multicanal, 8.000 pontos, 200 kHz, mede amplitudes, resistência, continuidade, capacitância, frequência, temperaturas e realiza testes de componentes sem trocar conectores com o PROBIX. O modo multímetro está associado ao modo logger e permite o registro gráfico automático com data e hora (N arquivos de 100.000 medições com um intervalo de 0,2 s entre 2 aquisições).
As medições de energia são possíveis neste modo: monofásico e trifásico potência; ativo, reativo, aparente e fator de potência.
O analisador harmônico multicanal pode exibir as primeiras 63 classificações de harmônicos para sinais cuja frequência fundamental está entre 40 e 450 Hz.
Uma captura de tela .png está ativa em cada um dos modos, além de imprimir em uma impressora de rede e recuperar todos os seus logs, oferecendo uma conveniência de diagnóstico incomparável.
Todos os meios de comunicação são reunidos para otimizar suas análises: Ethernet com fio e WIFI, USB, µSD.
25 teclas de comando direto na frente
Taxa de amostragem de 2,5 Gm/s em disparo único e máx. 100 Gm/s em zoom ETS
Carga rápida 2h; Autonomia até 8h
Comunicação: Ethernet / WiFi / USB / µSD: O aplicativo SCOPENET PC ou Tablet permite que você assuma o controle do instrumento remotamente, transfira curvas ou imprima telas, através do seu navegador preferido
Armazenamento de alta capacidade µSD de mais de 32 GB: SD, SDHC, SDXC para complementar a memória interna de 2 GB
Acessórios PROBIX plug-and-play: comissionamento rápido do instrumento sem risco de erro. Os coeficientes, escalas e unidades dos sensores, bem como a configuração dos canais são gerenciados automaticamente. Sondas e adaptadores são imediatamente reconhecidos uma vez conectados.
Completo, fornecido em bolsa com seus acessórios de medição
